في أدوات التشغيل الآلي، والمحركات الدقيقة، والمعدات الصغيرة، يوجد عدد كبير من المحركات الدقيقة ثلاثية الطور بقدرة لا تتجاوز بضع مئات من الواط. التيار المقنن لهذه المحركات صغير للغاية (عادةً أقل من 1A)، وغالبًا ما لا يكون منحنى الحماية للمرحلات الحرارية للأغراض العامة ضمن هذا النطاق دقيقًا بدرجة كافية لتحقيق حماية فعالة. يعد المرحل الحراري SPX المتين TH-T18 0.35A حلاً احترافيًا مصممًا لمثل هذه التطبيقات الحالية الصغيرة. إنه يحقق حماية عالية من الحساسية والثبات عند تيار 0.35 أمبير من خلال التصغير والتصميم الدقيق للمواد الصفائحية ثنائية المعدن، وعناصر التسخين، وآليات العمل، مما يسد الفجوة في الحماية المتخصصة للمحركات الصغيرة.
خضع المرحل الحراري TH-T18 0.35A عالي الجودة من مصنع SPX لتحسين هيكلي ميكانيكي حراري خاص لمعالجة الحرارة الضعيفة الناتجة عن التيارات الصغيرة حوالي 0.35 أمبير. هذا يضمن أن الشريط ثنائي المعدن يمكن أن ينتج تشوهًا كافيًا ودقيقًا، مما يتيح لميزة حماية الوقت العكسي التشغيل بشكل موثوق حتى في ظل الأحمال الزائدة الصغيرة (مثل 1.1 مرة في)، وتجنب النقاط العمياء للحماية.
يضمن TH-T18 اتساقًا عاليًا للغاية لخصائص الحماية بين المنتجات من خلال عمليات التصنيع الدقيقة، حتى على النطاق الصغير حيث قد تؤثر التقلبات الحالية على مستوى الأمبير الدقيق على نقاط الحماية، مما يجعله مناسبًا للتطبيق الشامل في الأجهزة الصغيرة القياسية. إنه رائع الحجم، ويمكن توصيله مباشرة بموصلات تيار متردد دقيق (مثل درجة 9A ~ 12A) لتشكيل مشغل محرك صغير مضغوط للغاية، مما يوفر مساحة قيمة في خزانة التحكم بشكل كبير.
لا يتطلب المرحل الحراري TH-T18 0.35A المخصص، باعتباره مكون حماية كهروميكانيكية خالصًا، مصدر طاقة خارجيًا وغير حساس تمامًا لتقلبات الجهد والتوافقيات والتداخل الكهرومغناطيسي في أنظمة التحكم. ويمكنه أيضًا العمل بثبات في الأنظمة الدقيقة المعقدة التي يتم تشغيلها بواسطة محولات التردد أو تبديل مصادر الطاقة.
على الرغم من أن آلية العمل صغيرة، إلا أنها لا تزال مجهزة بأزرار إعادة ضبط يدوية واضحة وعلامات إشارة الرحلة، مما يسهل التعرف على الحالة وإعادة ضبط الخطأ في وحدات التحكم الدقيقة المثبتة بكثافة.
| الإطار (أ) | STH-T18(ث-T18) | إس تي إتش-T25(ث-T25) | إس تي إتش-T50(ث-T50) | |||||
| قواطع AC Suitabie | S-M10/12 | إس-إم20/25 | إس-إم35/50 | |||||
| هيكل اتصال Aux | العودة اليدوية أو التلقائية | |||||||
| ضبط تحديد النطاق (أ) | اختر (أ) | ضبط النطاق (أ) | اختر (أ) | ضبط النطاق (أ) | اختر (أ) | ضبط النطاق (أ) | ||
| 0.24 أ | 0.2 ~ 0.32 | 1.3 أ | 1 ~ 1.6 | 29 | 24~34 | |||
| 0.35 أ | 0.28 ~ 0.42 | 1.7 أ | 1.4 ~ 2.0 | 35 | 30 ~ 40 | |||
| 0.5 أ | 0.4~0.6 | 2.1 أ | 1.7 ~ 2.5 | 42 | 34 ~ 50 | |||
| 0.7 أ | 0.55 ~ 0.85 | 2.5 أ | 2~3 |
|
|
|||
| 0.9 أ | 0.7 ~ 1.1 | 3.6 أ | 2.8 ~ 4.4 |
|
|
|||
| 1.3 أ | 1 ~ 1.6 | 5 أ | 4 ~ 6 |
|
|
|||
| 1.7 أ | 1.4 ~ 2.0 | 6.6 أ | 5.2~8 |
|
|
|||
| 2.1 أ | 1.7 ~ 2.5 | 9 أ | 7 ~ 11 |
|
|
|||
| 2.5 أ | 2~3 | 11 أ | 9 ~ 13 |
|
|
|||
| 3.6 أ | 2.8 ~ 4.4 | 15 أ | 12 ~ 18 |
|
|
|||
| 5 أ | 4 ~ 6 | 19 أ | 16 ~ 22 |
|
|
|||
| 6.6 أ | 5.2~8 | 22 أ | 18 ~ 26 |
|
|
|||
| 9 أ | 7 ~ 11 | 29 أ | 24~34 |
|
|
|||
| 11 أ | 9 ~ 13 | 35 أ | 30 ~ 40 |
|
|
|||
| هيكل اتصال Aux | 1a1b (1NO+1NC) | |||||||

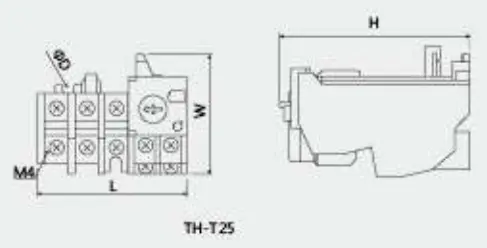

| البعد التفصيلي والتثبيت |
|
|
|
|||||
| يكتب | L | W | H | φد |
|
|
||
| ث-T25 | 63 | 51 | 81 | 4.5 |
|
|
||
