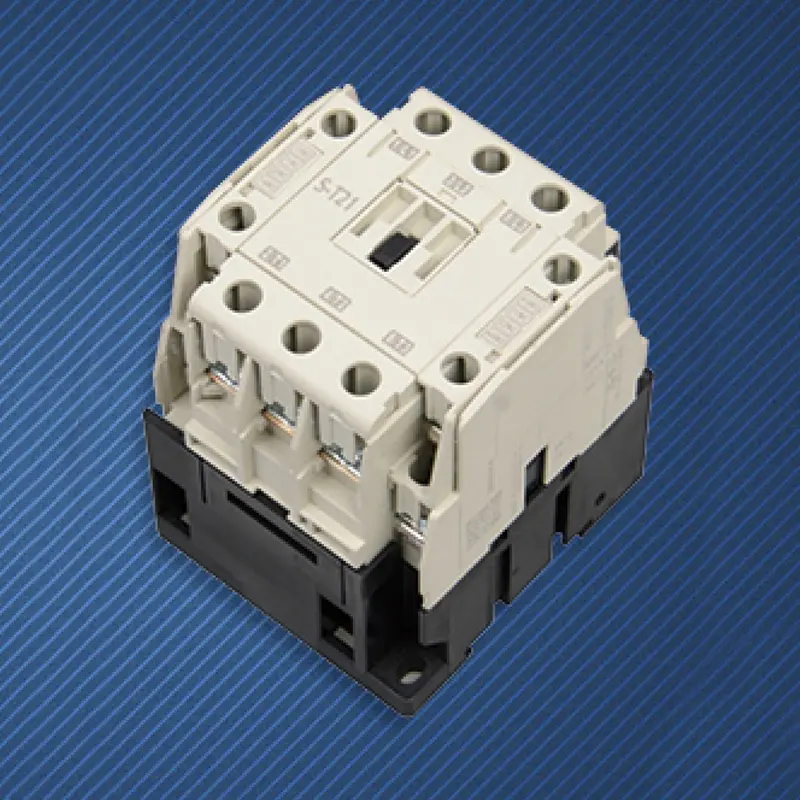

21A موصل كهربائي للتيار المتردد

في مجال الصناعة الواسع الذي يتطلب أتمتة متقدمة وتحكمًا كهربائيًا، يمثل المستوى الحالي 21A نقطة تقاطع مستخدمة على نطاق واسع - فهو قوي بما يكفي لدفع معدات الإنتاج الصغيرة والمتوسطة الحجم؛ إنه موحد بدرجة كافية ليصبح أحد المكونات الأكثر استخدامًا في التصميم الكهربائي. باعتبارنا شركة مصنعة محترفة لموصلات التيار المتردد في الصين، فإن موصلنا الكهربائي المتين 21A AC من SPX هو "حجر الزاوية العالمي" لهذا النطاق. وهي لا تسعى إلى تحقيق معايير أداء متطرفة، ولكنها توفر للمهندسين ومسؤولي تكامل الأنظمة اختيارًا قياسيًا "بدون أخطاء" يعتمد على التصميم الكلاسيكي والأداء الموثوق والتوفر الواسع والفعالية الممتازة من حيث التكلفة. سواء كان ذلك للتصميم الموحد في المشاريع الجديدة أو كبديل لقطع الغيار في الصيانة، فإنه يمكن أن يتكامل بسلاسة ويلعب دور منفذ قوي في حلقة التحكم.

سمات:

مع تيار مقدر يبلغ 21 أمبير، فإنه يتوافق بدقة مع محرك غير متزامن ثلاثي الطور يبلغ حوالي 11 كيلو واط عند جهد 380 فولت، أو حمولة تبلغ حوالي 4.6 كيلو واط عند جهد أحادي الطور 220 فولت، مما يغطي بشكل مثالي المتطلبات الحالية للغالبية العظمى من المراوح الصغيرة والمتوسطة الحجم، ومضخات المياه، والضواغط، والناقلات، ودوائر التدفئة.
عمر كهربائي موثوق: جهة الاتصال الرئيسية مصنوعة من مادة سبائك فضية وتم تحسينها لتصميم إطفاء القوس. ضمن فئة الاستخدام القياسية AC-3 (إيقاف تشغيل المحرك)، يمكنه ضمان العمليات الكهربائية الموثوقة لعشرات الآلاف أو حتى أكثر من 100000 مرة، مما يلبي متطلبات إيقاف التشغيل المتكرر في البيئات الصناعية.
يتميز تصميم الملف بمقاومة جيدة لتقلبات الجهد، والهيكل العام غير حساس للغبار والرطوبة وتغيرات معينة في درجات الحرارة. يمكنها العمل بثبات في البيئات الصناعية العامة ذات متطلبات الصيانة المنخفضة.
عادةً ما يتم تثبيت الموصل الكهربائي 21A AC عالي الجودة على سكة DIN قياسية مقاس 35 مم ويمكن ترتيبه بدقة مع قواطع الدائرة والمرحلات والمكونات الأخرى. توفير محطات العقص المسمار للاتصال مستقر وموثوق.
تدعم معظم الطرز التثبيت المريح لوحدات الاتصال المساعدة في الأعلى أو الجانب لتوسيع إشارات التحكم (مثل القفل الذاتي، والتشابك، وملاحظات الحالة)، وتلبية متطلبات التحكم المنطقي المعقدة دون الحاجة إلى استبدال الموصل الرئيسي.

طلب

التحكم الرئيسي في تشغيل/إيقاف الطاقة للمراوح ثلاثية الطور بقدرة 7.5 كيلو وات - 11 كيلو وات، ومضخات المياه، وضواغط الهواء، وأدوات الآلات الصغيرة.
وحدة تنفيذ إيقاف التشغيل لوحدات ملفات المروحة متوسطة الحجم ووحدات الهواء النقي ومضخات المياه الدائرية.
يتم استخدام الموصل الكهربائي AC 21A المخصص للتحكم في المحرك لنقل الضوء إلى سيور النقل والمصاعد المتوسطة.
كمفتاح تحكم عن بعد للتحكم في مجموعة الإضاءة ومعدات التدفئة الكهربائية (مثل الغلايات الصغيرة).
يعمل الموصل الكهربائي AC 21A كمشغل قياسي لمحطات إخراج PLC أو مرحل، حيث يتحكم في قوة محطة عمل واحدة.

معلمة المقاولين المغناطيسي SPX AC

الإطار (أ)			إس إس-T21
كيلوواط/حصان (AC-3) الطاقة المستردة (AC-3) IEC60947-4		220 فولت	4
		380 فولت	7.5
التيار المتردد (AC-3) GB14048.4		220 فولت	20
		380 فولت	20
تيار التسخين المعاد (أ)			32
الجهد المعزول (V)			660
جهة الاتصال المساعدة AC-15	اتصال	معيار	2NO+2NC
	التيار المتردد (أ)	220 فولت	1.6
		380 فولت	0.95
الحياة الكهربائية			100
الحياة الميكانيكية			500

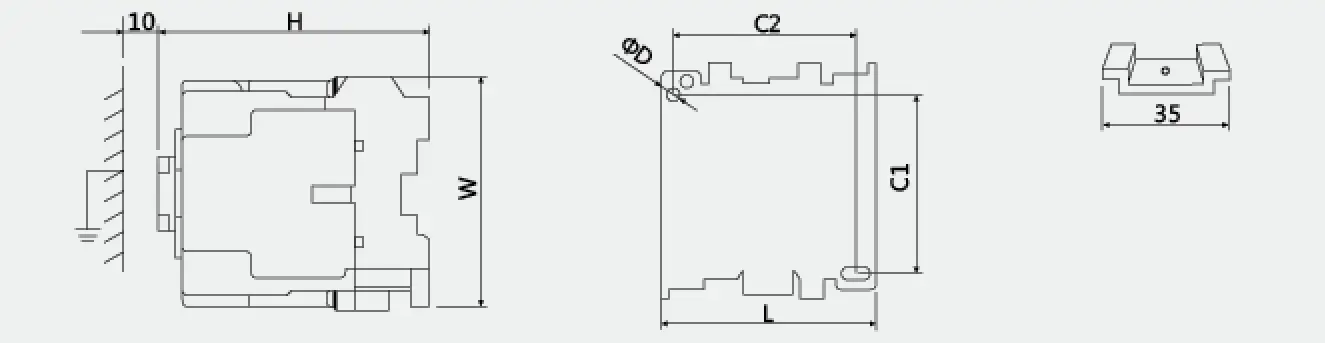

البعد التفصيلي والتثبيت
			يكتب	L	W	H	ج1	ج2	د
			إس إس-T21	63	81	81	58	54	4.5
