مولديد قواطع دوائر القضيةتلعب (MCCBs) دورًا حاسمًا في حماية الأنظمة الكهربائية من الأحمال الزائدة والدوائر القصيرة وتلف المعدات. في هذا الدليل المتعمق، نستكشف كيفية عمل قواطع الدائرة المقولبة، ومكوناتها الرئيسية، وخصائص أدائها، وسبب استخدامها على نطاق واسع عبر التطبيقات الصناعية والتجارية وتطبيقات البنية التحتية. تشرح هذه المقالة أيضًا كيفية اختيار MCCB المناسب، وتقارن MCCB بأجهزة حماية الدائرة الأخرى، وتجيب على الأسئلة الشائعة لمساعدة المهندسين والمقاولين وصناع القرار على اتخاذ خيارات مستنيرة بما يتماشى مع معايير السلامة الكهربائية الحديثة.

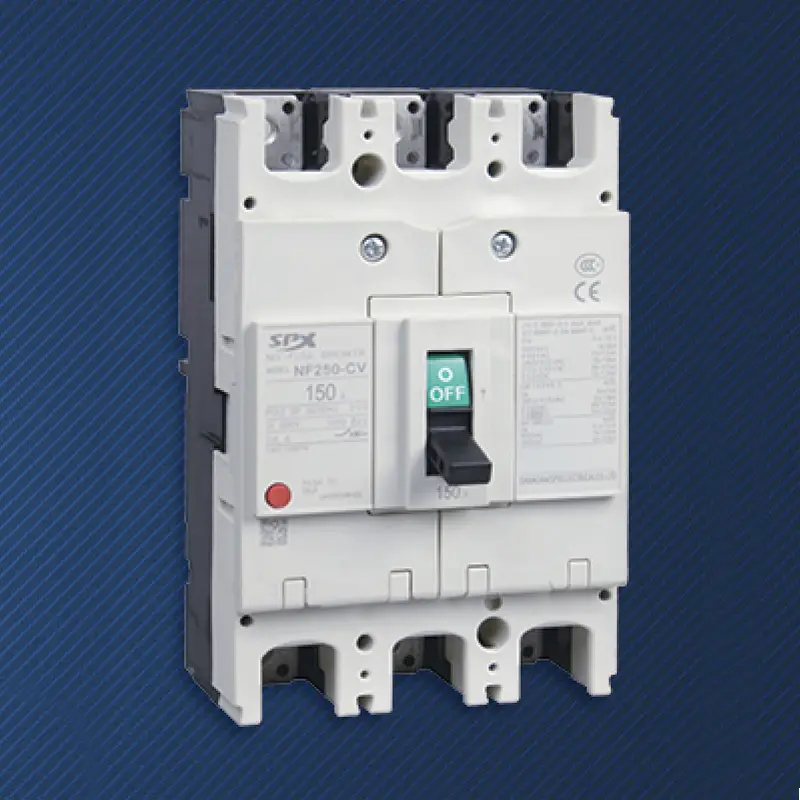

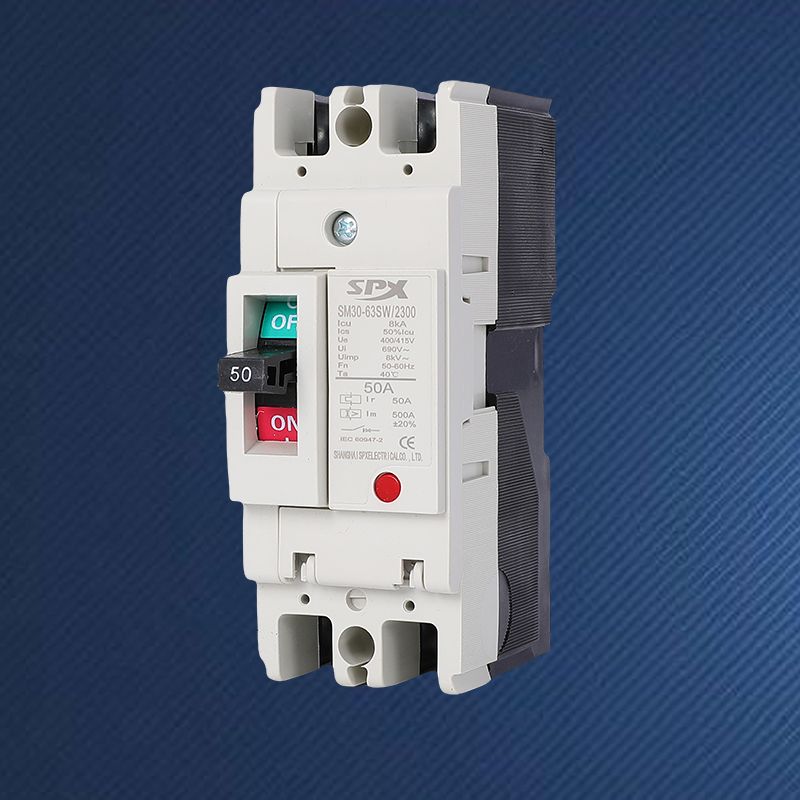

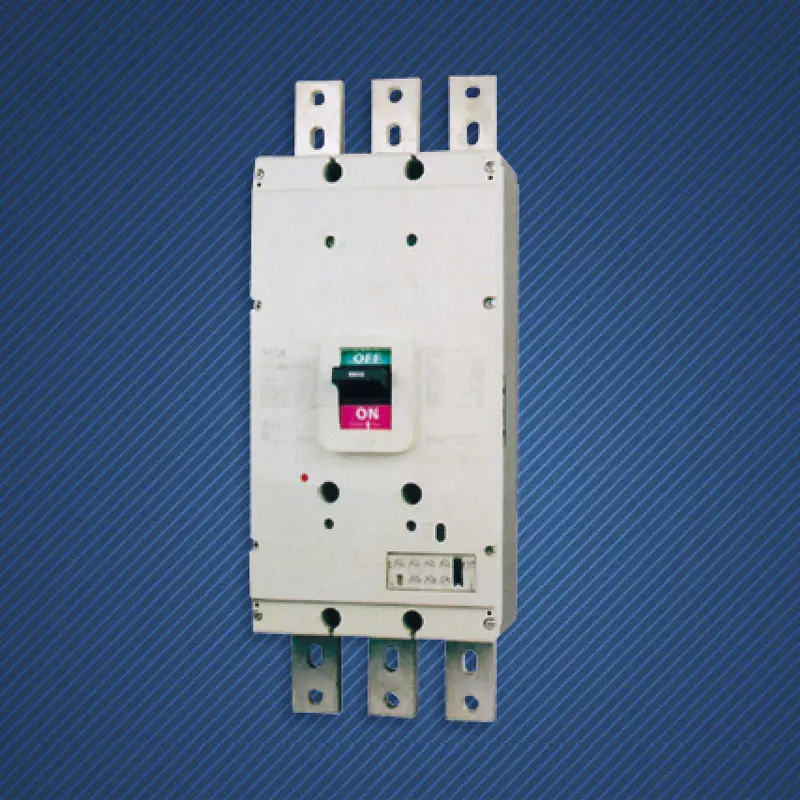

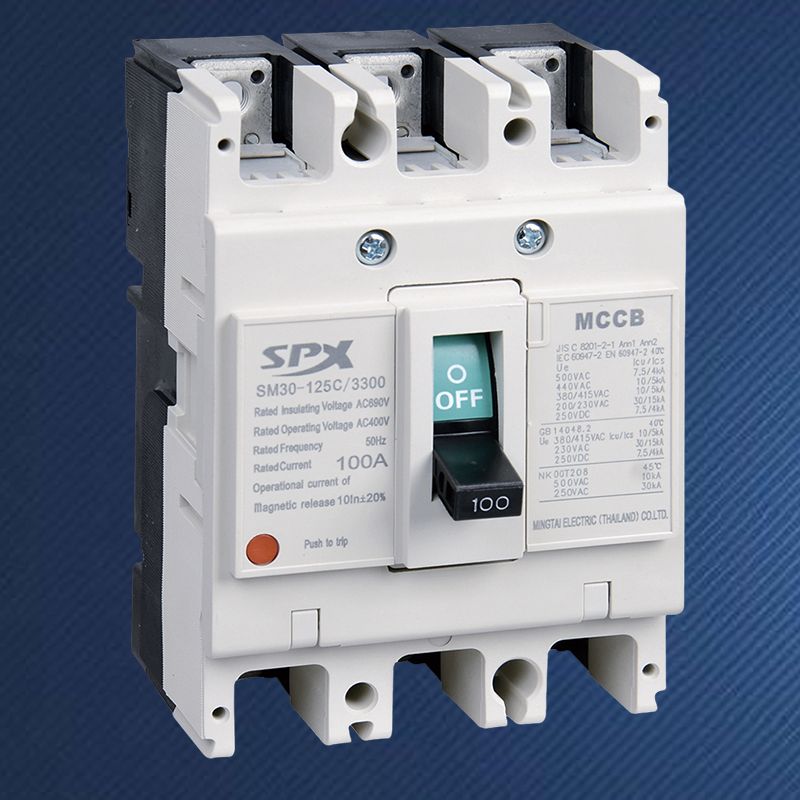

قواطع الدائرة المقولبة عبارة عن أجهزة حماية كهربائية ذات جهد منخفض مصممة لمقاطعة تدفق التيار تلقائيًا عند حدوث ظروف غير طبيعية. توفر MCCBs، المغطاة في غلاف متين ومعزول، حماية موثوقة للدوائر التي يتراوح تصنيفها عادةً من 100 أمبير إلى 2500 أمبير.
على عكس قواطع الدائرة المصغرة، تم تصميم قواطع الدائرة المقولبة للحصول على تقييمات تيار أعلى وبيئات أكثر تطلبًا. وفقا لمراجع الصناعة مثلاس بي اكسمواصفات قاطع الدائرة الكهربية المقولب، يتم اعتماد MCCBs على نطاق واسع نظرًا لإعدادات الرحلة القابلة للتعديل، والبنية القوية، وقدرة المقاطعة العالية.
تقوم قواطع الدائرة المقولبة بمراقبة التيار المتدفق عبر الدائرة الكهربائية بشكل مستمر. في الظروف العادية، يسمح القاطع للتيار بالمرور دون انقطاع. عندما يتم الكشف عن مستويات تيار غير طبيعية، يتم تنشيط آلية الرحلة الداخلية وتفتح الدائرة.
تم تصميم MCCBs للاستجابة لشرطين أساسيين للخطأ:
يساعد فهم الهيكل الداخلي لقواطع الدائرة المقولبة في تفسير فعاليتها وموثوقيتها.
| عنصر | وظيفة |
|---|---|
| حالة عازلة مصبوبة | يوفر الحماية الميكانيكية والعزل الكهربائي |
| اتصالات | حمل ومقاطعة التدفق الحالي |
| وحدة الرحلة الحرارية | يكتشف حالات التحميل الزائد |
| وحدة الرحلة المغناطيسية | يستجيب على الفور للدوائر القصيرة |
| غرفة إطفاء القوس | يبدد الأقواس الكهربائية بأمان |
تحدث الأحمال الزائدة عندما تسحب المعدات الكهربائية تيارًا أكبر مما تم تصميم الدائرة للتعامل معه بمرور الوقت. تحمي قواطع الدائرة المقولبة من هذا السيناريو باستخدام آلية الرحلة الحرارية.
يسخن العنصر الحراري داخل MCCB مع زيادة التيار. إذا استمر التيار الزائد، فإن الحرارة تتسبب في ثني الشريط ثنائي المعدن، مما يؤدي إلى تعثر القاطع. تضمن هذه الاستجابة المتأخرة أن الزيادات المؤقتة لا تسبب انقطاعات غير ضرورية.
تعد الدوائر القصيرة من أخطر الأعطال الكهربائية، فهي قادرة على التسبب في الحرائق وتلف المعدات ومخاطر جسيمة على السلامة. تستخدم قواطع الدائرة المقولبة وحدة رحلة مغناطيسية لمعالجة هذه المخاطر.
عند حدوث زيادة مفاجئة في التيار، يقوم المجال المغناطيسي المتولد داخل MCCB بتنشيط آلية الرحلة على الفور. يتم فتح القاطع خلال أجزاء من الثانية، مما يحد من طاقة الأعطال ويحمي المعدات النهائية.
تقوم الشركات المصنعة مثل SPX بتصميم قواطع دوائر مقولبة لتلبية المتطلبات الصناعية الصعبة مع الحفاظ على الاستقرار التشغيلي على المدى الطويل.
تُستخدم قواطع الدائرة المقولبة في مجموعة واسعة من القطاعات:
يتضمن اختيار MCCB الصحيح تقييم عدة عوامل فنية:
إن استشارة وثائق المنتج الموثوقة والموردين ذوي الخبرة تضمن الحماية المثلى وموثوقية النظام.
| نوع الجهاز | النطاق الحالي | تطبيق نموذجي |
|---|---|---|
| MCB | ما يصل إلى 125A | السكنية والتجارية الخفيفة |
| مكب | 100 أمبير – 2500 أمبير | الصناعية والتجارية |
| ايه سي بي | فوق 2500A | أنظمة التوزيع الرئيسية |
الغرض الأساسي من قواطع الدائرة المقولبة هو حماية الدوائر الكهربائية من الأحمال الزائدة والدوائر القصيرة مع ضمان السلامة التشغيلية.
نعم، تتميز العديد من قواطع الدائرة المقولبة بإعدادات رحلة قابلة للتعديل، مما يسمح بحماية دقيقة مصممة وفقًا لمتطلبات النظام.
مع التركيب والصيانة المناسبة، يمكن أن تعمل MCCBs بشكل موثوق لسنوات عديدة، حتى في البيئات الصعبة.
قطعاً. تُستخدم قواطع الدائرة المقولبة على نطاق واسع في أنظمة تخزين الطاقة الشمسية وطاقة الرياح والطاقة لحماية العاكسات وخطوط التوزيع.
تعد قواطع الدائرة المقولبة مكونًا لا غنى عنه في الأنظمة الكهربائية الحديثة، حيث توفر حماية يمكن الاعتماد عليها ضد الأحمال الزائدة والدوائر القصيرة. إن تصميمها القوي وقدرتها على التكيف وأدائها المثبت يجعلها الاختيار المفضل عبر الصناعات.
إذا كنت تقوم بتقييم قواطع دوائر مقولبة عالية الجودة أو تحتاج إلى إرشادات الخبراء المصممة خصيصًا لتطبيقك، فإن SPX على استعداد لدعم مشروعك. للحصول على المواصفات التفصيلية أو التوصيات المهنية أو الحلول المخصصة، لا تتردد في ذلكاتصل بناواتخاذ الخطوة التالية نحو توزيع طاقة أكثر أمانًا وموثوقية.
-
