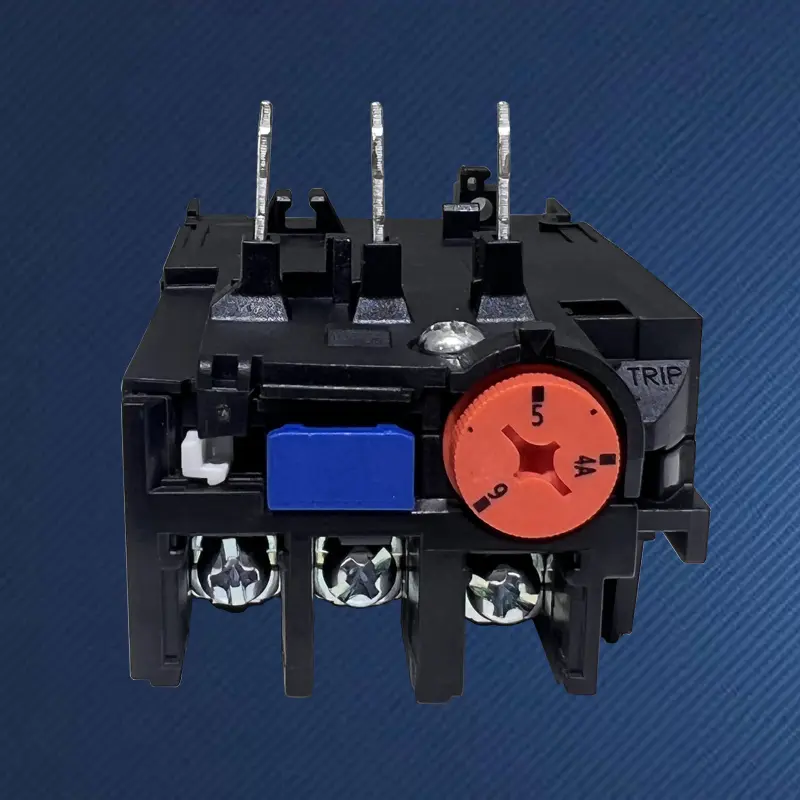

TH-N12 مرحل الحمل الزائد الحراري

في مجال توزيع الطاقة الصناعية والتحكم الآلي، هناك عدد كبير من المحركات الصغيرة والمتوسطة الحجم، وتتطلب متطلبات حمايتها الدقة والموثوقية، فضلاً عن سهولة التكامل والصيانة. إن الجودة العالية لمصنع SPX والمرحل الحراري الزائد TH-N12 المعتمد من CE هو وحدة حماية موحدة مصممة لتلبية هذا الطلب الواسع النطاق. إنه لا يسعى إلى نطاق واسع جدًا، ولكنه يوفر أداء حماية ناضجًا ومتسقًا للغاية ضمن النطاق الحالي الأمثل. سواء تم دمجها في مشغلات المحركات الجديدة أو استخدامها لصيانة واستبدال الأنظمة الحالية، توفر TH-N12 للمستخدمين حل حماية خاليًا من القلق وموثوقًا وسهل الإدارة من خلال واجهة موحدة ومقياس ضبط واضح.

ميزة

يحتوي مقبض الضبط المركزي على مقياس واضح لقيمة التيار، مما يسمح للمستخدمين بالضبط بصريًا ودقيقًا وفقًا للتيار المقدر للمحرك. العملية بديهية، مما يقلل من التخمين والأخطاء أثناء عملية التصحيح.
يتميز تصميم المنتج بنافذة مؤشر الرحلة (عادةً ما يكون تغيير اللون بارزًا) وزر إعادة الضبط اليدوي، مما يجعل حالة الجهاز واضحة في لمحة لتشخيص الأخطاء بسرعة واسترداد النظام.
يعتمد مرحل الحمل الزائد الحراري TH-N12 عالي الجودة SPX على مبدأ التسخين والانحناء الكلاسيكي للشريط ثنائي المعدن، مما يوفر حماية من الحمل الزائد تتوافق مع الخصائص الحرارية للمحرك. تضمن آلية لوحة التوجيه التفاضلية المدمجة القدرة على تسريع استجابة التعثر لفشل الطور وأخطاء الخلل الشديدة ثلاثية الطور.
عادةً ما يتم تصميم مرحل الحمل الزائد الحراري TH-N12 للتركيب المباشر مع موصلات التيار المتردد الصغيرة من نفس السلسلة أو الطرز المحددة، وهو يشكل بداية كهرومغناطيسية مدمجة وموثوقة، مما يوفر مساحة التثبيت ووقت الأسلاك.
ستتضمن النماذج عالية الجودة تعويض درجة الحرارة المحيطة للتخفيف من تأثير تغيرات درجة الحرارة المحيطة على خصائص التشغيل للشريط ثنائي المعدن، مما يضمن استقرار حماية مرحل الحمل الزائد الحراري TH-N12 على نطاق أوسع من درجات الحرارة.
يمكن أن يوفر الغلاف حماية أساسية من الغبار واللمس العرضي لآليات الدقة الداخلية، وهو مناسب للتركيب في خزائن التحكم المختلفة.

سيناريوهات التطبيق الرئيسية

TH-N12 is suitable for small and medium power applications that require reliable protection and limited space:
حماية المحركات لآلات التعبئة والتغليف والناقلات الصغيرة والخلاطات والمراوح وغيرها من المعدات.
التحكم بآلة واحدة في الأبواب الأوتوماتيكية، ومعدات التهوية، ومضخات المياه، وما إلى ذلك.
كملحق حماية قياسي لوحدة التنفيذ (الموصل) في نهاية خرج PLC أو جهاز التحكم.
يُستخدم مرحل الحمل الزائد الحراري TH-N12، كنموذج عالمي مستخدم على نطاق واسع، بشكل شائع لاستبدال المرحلات الحرارية التالفة من نفس النوع في الأنظمة القديمة.

المرحل الحراري STH-N12 مناسب لموصل التيار المتردد S-C10/12

الإطار (أ)	STH-N18(ث-N18)		STH-N25(ث-N25)		STH-N50(TH-N50)
قواطع AC Suitabie	S-C10/12		S-C21/25		إس-C50/95
هيكل اتصال Aux	العودة اليدوية أو التلقائية
ضبط تحديد النطاق (أ)	اختر (أ)	ضبط النطاق (أ)	اختر (أ)	ضبط النطاق (أ)	اختر (أ)	ضبط النطاق (أ)
	0.24 أ	0.2 ~ 0.32	1.3 أ	1 ~ 1.6	15 أ	12 ~ 18
	0.35 أ	0.28 ~ 0.42	1.7 أ	1.4 ~ 2.0	19 أ	16 ~ 22
	0.5 أ	0.4~0.6	2.1 أ	1.7 ~ 2.5	22 أ	18 ~ 26
	0.7 أ	0.55 ~ 0.85	2.5 أ	2~3	29 أ	24~34
	0.9 أ	0.7 ~ 1.1	3.6 أ	2.8 ~ 4.4	35 أ	30 ~ 40
	1.3 أ	1 ~ 1.6	5 أ	4 ~ 6	42 أ	34 ~ 50
	1.7 أ	1.4 ~ 2.0	6.6 أ	5.2~8	54 أ	43~65
	2.1 أ	1.7 ~ 2.5	9 أ	7 ~ 11	67 أ	54 ~ 80
	2.5 أ	2~3	11 أ	9 ~ 13	82 أ	65~93
	3.6 أ	2.8 ~ 4.4	15 أ	12 ~ 18	95 أ	85 ~ 105
	5 أ	4 ~ 6	19 أ	16 ~ 22
	6.6 أ	5.2~8	22 أ	18 ~ 26
	9 أ	7 ~ 11	29 أ	24~34
	11 أ	9 ~ 13	35 أ	30 ~ 40
هيكل اتصال Aux	1a1b (1NO+1NC)

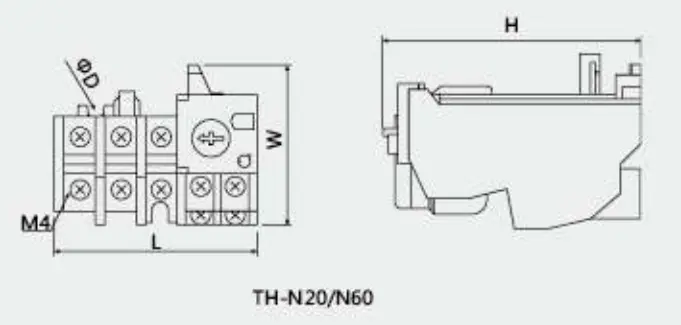

البعد التفصيلي والتثبيت
	يكتب		L	W	H	φد
	ث-N20		63	51	79	4.5
	ث-N60		89	57	83.5	4.5
