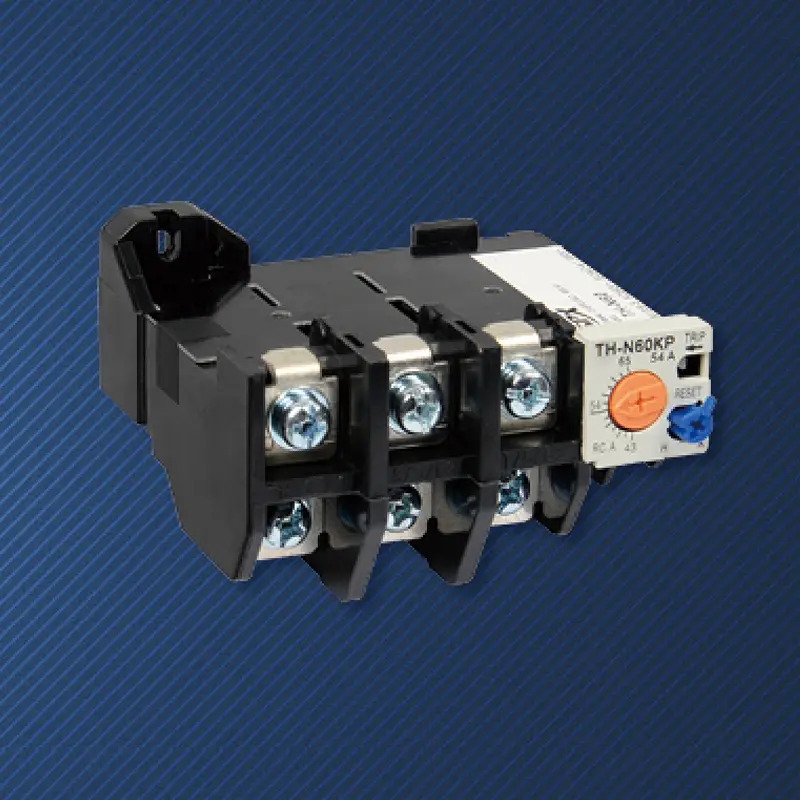

في مجال حماية المحركات ثلاثية الطور، تعد كيفية تحقيق أفضل توازن بين الوظائف الأساسية والتكاليف موضوعًا هندسيًا أبديًا. يعد مرحل الحمل الزائد الحراري SPX 3 Pole 2-Element الصيني منتجًا نموذجيًا في إطار هذا المفهوم. إنه ليس حلاً وسطًا في الوظيفة، ولكنه "تحسين تصميم" متطور يستهدف نطاقًا واسعًا من سيناريوهات التطبيق حيث تكون الأحمال ثلاثية الطور متوازنة نسبيًا وتكون متطلبات الحساسية للحماية من فشل الطور عند المستوى القياسي. من خلال الاستخدام الذكي لتأثير الاقتران الحراري لمكونين للكشف عن الحالات الشاذة في التيار ثلاثي الطور، فإنه يبسط الهيكل مع الحفاظ على حماية موثوقة من الحمل الزائد، مما يوفر خيار حماية فعال من حيث التكلفة لعدد كبير من المعدات القياسية مثل المراوح والمضخات.
يتم توصيل عنصري التسخين على التوالي بمرحلتين (مثل L1 وL3) في الدائرة ثلاثية الطور للمحرك. عندما يتم تحميل المحرك بشكل زائد، يزداد التيار المتدفق عبر هذه المكونات، وتتسبب الحرارة المتولدة في انحناء الصفائح ثنائية المعدن المقابلة.
يتم تصنيع تشوه لوحتين متعلقتين بنظام المعدنين من خلال آلية رافعة تفاضلية مشتركة. سوف يتراكم التأثير الحراري الناتج عن الحمل الزائد لأي مرحلة أو مرحلتين ويؤدي في النهاية إلى دفع عمل آلية الرحلة. بالنسبة للحمل الزائد المتوازن ثلاثي المراحل، تكون استجابة الحماية بشكل أساسي نفس مرحل الحمل الزائد الحراري المكون من 3 أقطاب وعنصرين.
هذا هو الفرق الأساسي. في حالة فشل الطور (مثل فصل الطور L2)، لا يزال بإمكان مرحل العنصر المزدوج اكتشاف الخطأ عن طريق رفع تيار المرحلتين (L1 وL3)، لكن سرعة استجابته قد تكون أبطأ قليلاً من مرحل العناصر الثلاثة المُحسّن لحماية فشل الطور. ومع ذلك، بالنسبة لمعظم التطبيقات القياسية، لا تزال حمايتها فعالة وفي الوقت المناسب.
يؤدي تقليل عنصر تسخين واحد والهيكل ذي الصلة إلى خفض تكاليف المواد والتصنيع بشكل مباشر، في حين أنه من المحتمل أن يجعل مرحل الحمل الزائد الحراري عالي الجودة ذو 3 أقطاب وعنصرين أكثر إحكاما في الحجم.
بالنسبة لغالبية الأحمال المتوازنة ثلاثية الطور في نظام الطاقة، مثل المضخات والمراوح والضواغط القياسية، لا يختلف أداء الحماية من الحمل الزائد عن أداء المرحلات ثلاثية العناصر.
الهيكل المبسط يعني عددًا أقل من نقاط الفشل المحتملة. لا تزال آلية حماية الحد الزمني الأساسية ثنائية المعدن قوية، مع الحفاظ على المزايا الكلاسيكية للمرحلات الحرارية مثل القدرة على التكيف البيئي القوي، وعدم الحاجة إلى مصدر طاقة إضافي، ومكافحة التدخل.
| الإطار (أ) | STH-N60 | ||||
| قواطع AC Suitabie | إس-C50/95 | ||||
| هيكل اتصال Aux | العودة اليدوية أو التلقائية | ||||
| ضبط تحديد النطاق (أ) | اختر (أ) | ضبط النطاق (أ) | |||
| 15 أ | 12 ~ 18 | ||||
| 19 أ | 16 ~ 22 | ||||
| 22 أ | 18 ~ 26 | ||||
| 29 أ | 24~34 | ||||
| 35 أ | 30 ~ 40 | ||||
| 42 أ | 34 ~ 50 | ||||
| 54 أ | 43~65 | ||||
| 67 أ | 54 ~ 80 | ||||
| 82 أ | 65~93 | ||||
| 95 أ | 85 ~ 105 | ||||
| هيكل اتصال Aux | 1a1b (1NO+1NC) | ||||

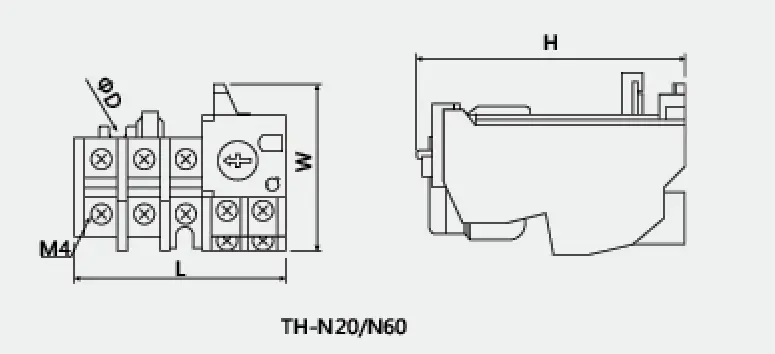

| البعد التفصيلي والتثبيت |
|
||||
| يكتب | L | W | H | د | |
| ث-N60 | 89 | 57 | 83.5 | 4.5 | |
