موصل التيار المتردد لمكيف الهواء

يعتبر موصل التيار المتردد المتقدم لمكيف الهواء من مصنع SPX Electric جهاز تبديل كهرومغناطيسي تم تحسينه وتطويره لقيادة الأحمال الأساسية مثل الضواغط والمراوح. إنه يركز على تلبية ظروف العمل الخاصة للتوقف المتكرر لبدء التشغيل، والتيار العالي لبدء التشغيل، والتشغيل المستمر طويل الأمد لأنظمة تكييف الهواء. يرتبط تصميمها واختيارها بشكل مباشر بكفاءة التشغيل، ومستوى استهلاك الطاقة، والنظام العام لمعدات تكييف الهواء، وهي المكونات الأساسية التي تضمن التشغيل المستقر لدورات التبريد/الحرارية.

إرسال استفسار

وصف المنتج

وراء كل أمر لتنظيم درجة الحرارة، يتحمل موصل التيار المتردد عالي الجودة SPX Electric لمكيف الهواء المهمة الحاسمة المتمثلة في الاتصال بمصدر طاقة قوي. إن الموصل الخاص بتكييف الهواء ليس تطبيقًا بسيطًا للمكونات العامة، ولكنه مكون احترافي تم تحسينه بعمق لخصائص الحمل للضواغط ومحركات المروحة، مما يضمن قدرة نظام تكييف الهواء على التعامل مع عشرات الآلاف من صدمات بدء التشغيل والتشغيل المستقر دون انقطاع خلال عمره الذي يمتد لعدة سنوات أو حتى أكثر من عشر سنوات.

ميزة:

في لحظة بدء تشغيل الضاغط، يمكن أن يصل التيار إلى 5-7 أضعاف القيمة المقدرة. يستخدم موصل التيار المتردد لمكيفات الهواء وصلات مصنوعة من سبيكة فضية مصممة خصيصًا ونظام كهرومغناطيسي معزز، والذي يمكنه تحمل الزيادات الحالية المتكررة مع اللحام المضاد والمقاومة المنخفضة، وتجنب الأخطاء الناتجة عن الالتصاق أو التسخين غير الطبيعي.
تحسين نظام العمل الصارم (فئة AC-3 أو AC-3a) لإيقاف تشغيل تكييف الهواء عالي التردد (مثل الأماكن ذات متطلبات الدقة العالية للتحكم في درجة الحرارة)، وضمن فترة الخدمة المتعاقد عليها، يتجاوز العمر الكهربائي بكثير عمر التطبيقات العامة، مما يقلل من وقت توقف النظام الناجم عن فشل الموصل.
يحافظ التصميم الأمثل للملف على استهلاك منخفض للغاية للطاقة بعد الشفط، مما لا يوفر الطاقة فحسب، بل يقلل أيضًا بشكل كبير من ارتفاع درجة حرارة الملف، ويحسن استقرار العمل على المدى الطويل، ويلبي متطلبات توفير الطاقة الإجمالية لأنظمة تكييف الهواء عالية الكفاءة.
تم تجهيز موصل التيار المتردد لمكيف الهواء بحلقات دائرة قصر عالية الجودة وهياكل عازلة، مما يؤدي بشكل فعال إلى قمع صوت "الطنين" المتأصل للنظام الكهرومغناطيسي للتيار المتردد، وتجنب انتقال الضوضاء عبر الجدران أو الأنابيب، والتأثير على الهدوء البيئي الداخلي.
قم بتحسين مظهر صندوق التحكم في تكييف الهواء لتسهيل التخطيط عالي الكثافة على لوحات PCB محدودة أو قواعد التركيب، مع الأخذ في الاعتبار المساحة الصغيرة الخاصة به.
تم تجهيز موصل التيار المتردد لمكيف الهواء بغطاء إطفاء قوسي عالي الأداء، والذي يطفئ بشكل فعال القوس الناتج أثناء انقطاع التيار؛ يتميز الغلاف المعزول بخصائص مثبطة للهب ومقاومة للزحف، وهو مناسب لبيئة التكثيف وبخار الماء التي قد تكون موجودة داخل مكيف الهواء.
عادة ما يتم تثبيتها بمسامير أو مثبتة على قضبان، مع أطراف توصيل واسعة؛ توفر بعض الطرز نوافذ مؤشر للعمل الميكانيكي لموظفي التركيب أو الصيانة لتأكيد حالة العمل الخاصة بهم بسرعة.

ميزة

معايرة صارمة وفقًا للتيار المقنن وخصائص البدء للضاغط (أحادي الطور/ثلاثي الطور) ومحرك المروحة، وتوفير مواصفات تيار دقيقة (مثل 20 أمبير، 30 أمبير، 40 أمبير، وما إلى ذلك)، وتجنب الفشل المبكر الناجم عن "معايرة الطاقة الافتراضية" أو الاختيار غير الصحيح.

خضعت المكونات المعدنية والملفية لمعالجة خاصة للوقاية من الصدأ والتآكل، والتي يمكنها تحمل البيئات القاسية مثل درجات الحرارة المرتفعة والرطوبة العالية ورذاذ الملح (في المناطق الساحلية) والتغيرات الجذرية في درجات الحرارة التي قد تواجهها الوحدات الخارجية، مما يضمن التشغيل السلس للآليات الداخلية.

طلب

التحكم في مصدر الطاقة للضاغط والمروحة الخارجية لمكيف الهواء ذو التردد المتغير أو السرعة الثابتة.
يعمل موصل التيار المتردد لمكيف الهواء كوحدة القيادة لكل وحدة ضغط وحدة خارجية.
التحكم في الأحمال الرئيسية مثل الضاغط والصمام العكسي الرباعي في دائرة التبريد.

الخطوات الأساسية للاختيار:

1. تحديد نوع الحمل والتيار: تحقق من التيار المقنن (RLA) أو تيار التشغيل الأقصى (MCA) على لوحة اسم الضاغط، واستخدم هذا كأساس رئيسي لتحديد التيار المقنن للموصل، مع ترك هامش أمان يبلغ حوالي 1.2-1.5 مرة.

2. التأكد من عدد الأقطاب والجهد: يتم استخدام موصلات ثنائية القطب للضواغط أحادية الطور، ويتم استخدام موصلات ثلاثية الأقطاب للضواغط ثلاثية الطور؛ يجب أن يكون مستوى الجهد لجهة الاتصال الرئيسية ≥ جهد مصدر طاقة تكييف الهواء (مثل 220 فولت تيار متردد أو 380 فولت تيار متردد).
3. مطابقة جهد ملف التحكم: حدد بناءً على جهد إشارة التحكم المقدمة من اللوحة الأم للتحكم في تكييف الهواء (عادةً 24 فولت تيار متردد أو 220 فولت تيار متردد).

قد يتسبب الموصل ذو الجودة الرديئة أو المحدد بشكل غير صحيح في إمداد الضاغط بالطاقة غير المستقرة، أو التصاق التلامس (لا يتوقف الضاغط)، أو الإرهاق (عدم القدرة على البدء)، مما يؤدي إلى ارتفاع تكاليف الصيانة وإيقاف تشغيل النظام. يعد اختيار موصل التيار المتردد الكهربائي SPX لمكيف الهواء للتخلص من هذه المخاطر من المصدر استثمارًا أساسيًا في الأجهزة لضمان التشغيل الخالي من المتاعب على المدى الطويل لأنظمة تكييف الهواء وتحقيق عمر تصميمها.

معلمة موصل وحدات التيار المتردد المنزلية SPX

الإطار (أ)			S-C10			S-C12		S-C20		S-C21
			(س-N10)	(س-N11)		(S-N12)		(س-N12)		(S-N20)		(S-N21)
كيلوواط/حصان (AC-3) الطاقة المعادة (AC-3) EC60947-4		220 فولت	2.5/3.5	3.5/4.5		3.5/4.5		4/5.5		5.5/7.5		5.5/7.5
		380 فولت	4/5.5	5.57.5		5.5/7.5		7.5/10		11/15		11/15
التيار المتردد (AC-3) GB14048.4		220 فولت	11	13		13		16		22		22
		380 فولت	9	12		12		16		22		22
تيار التسخين المعاد (A)			20					25		32
الجهد المعزول (V)			660
مساعد اتصال ايه سي-15	اتصال	معيار	1NO			1NO+1NC		-		1NO+1NC		2NO+2NC
	التيار المتردد (أ)	220 فولت	1.6
		380 فولت	0.95
الحياة الكهربائية			100
الحياة الميكانيكية			1000							500
البعد التفصيلي والتثبيت



			يكتب		L		W	H	ج1		ج2		D
			S-N10		43		78	78	50		35		4.5
			S-N12		53		78	78	50		40		4.5
			S-N18		43		79	81	60		30		4.5
			S-N21		63		81	81	60		54		4.5

الإطار (أ)			S-C25 (S-N25)	S-C85(S-N35)		S-C50(S-N50)	S-C65(S-N65)		S-C80(S-N80)		S-C95(S-N95)
كويهب (AC-3) الطاقة المعادة (AC-3) EC60947-4		220 فولت	7.5/10	11/15		15/20	18.5/25		22/30		30/40
		380 فولت	15/20	18.5/25		22/30	30/40		45/60		55/75
التيار المتردد (AC-3) GB14048.4		220 فولت	30	42		54	68		85		104
		380 فولت	34	44		51	66		85		105
تيار التسخين المعاد (أ)			50	60		80	100		120		135
الجهد المعزول (V)			660
مساعد اتصال ايه سي-15	اتصال	معيار	2NO+2NC
	التيار المتردد (أ)	220 فولت	1.6
		380 فولت	0.95
الحياة الكهربائية			80			60
الحياة الميكانيكية			500			300
البعد التفصيلي والتثبيت
			يكتب		L	W	H	ج1		ج2		φد
			S-N25/35		75	89	91	58		54		4.5
			S-N50/65		88	106	106	75		70		5
			S-N80/95		100	124	130	110		80		6

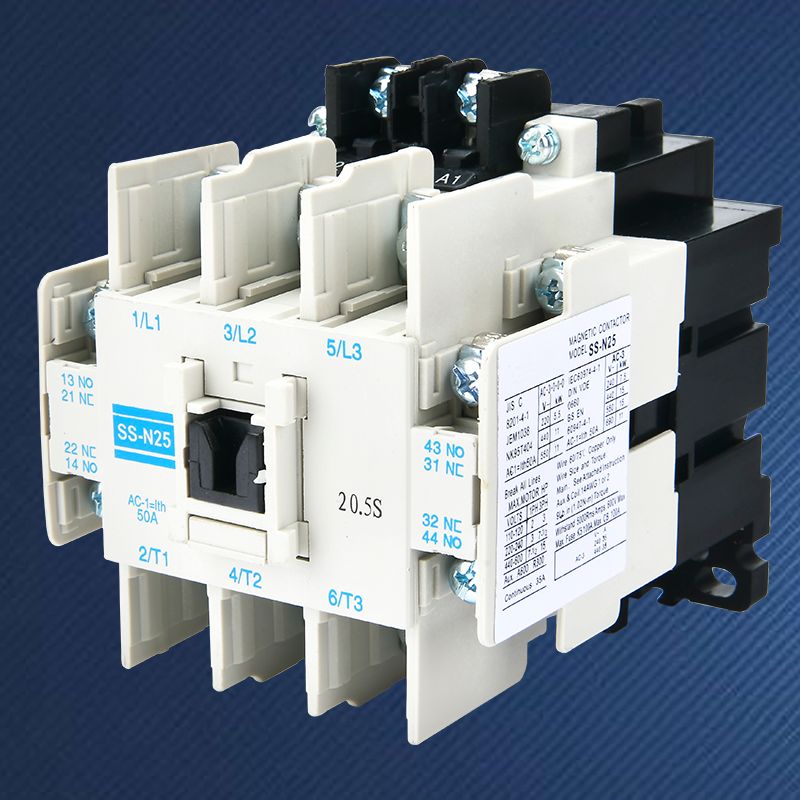

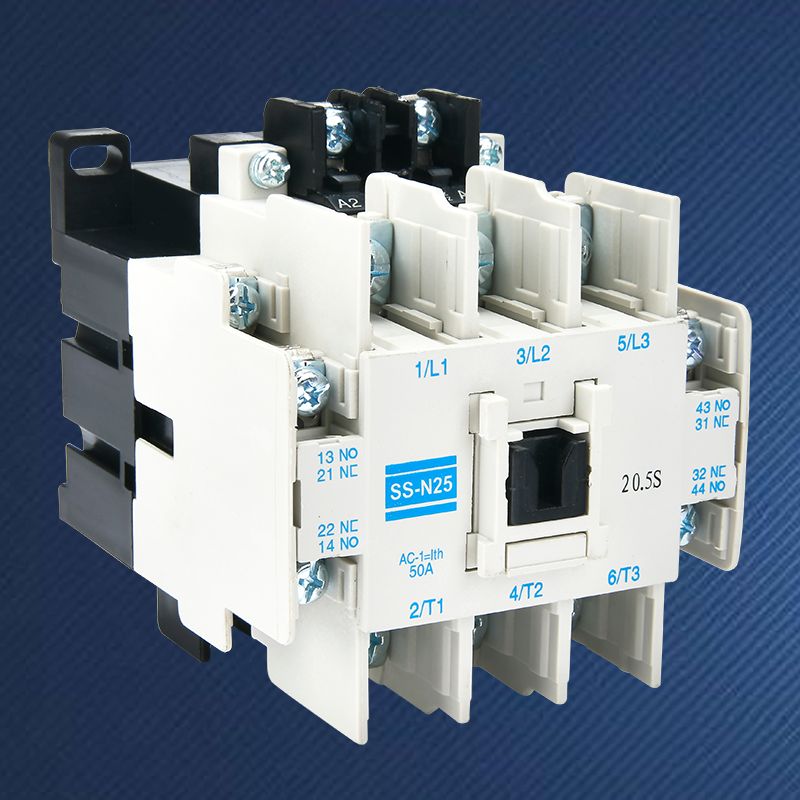

تفاصيل موصل وحدات التيار المتردد المنزلي SPX S-N25

* وجهات نظر مختلفة

* تصميم ملصق شخصي

*منتجات من نفس السلسلة
