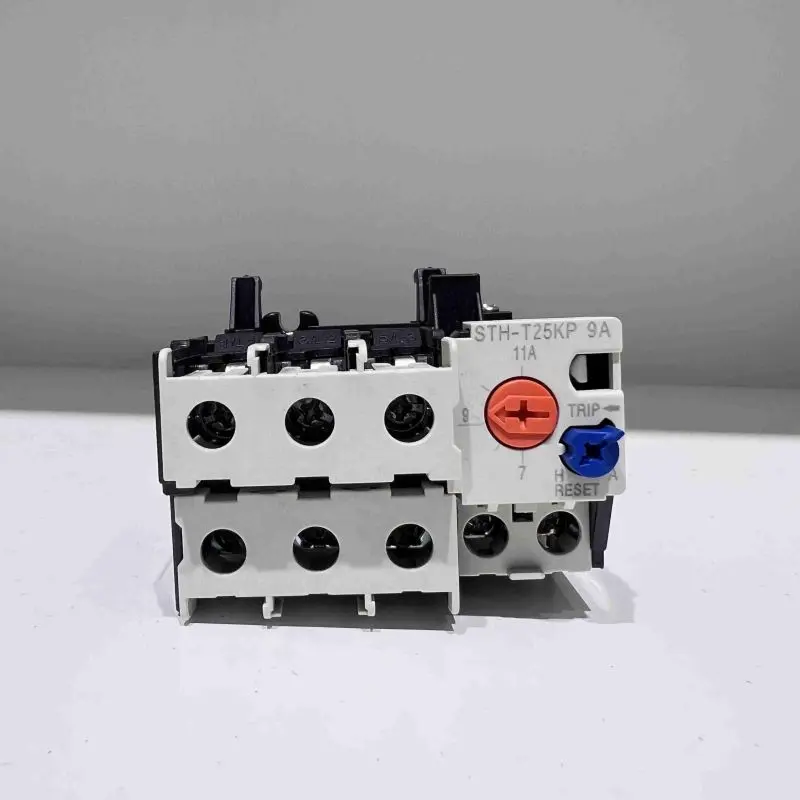

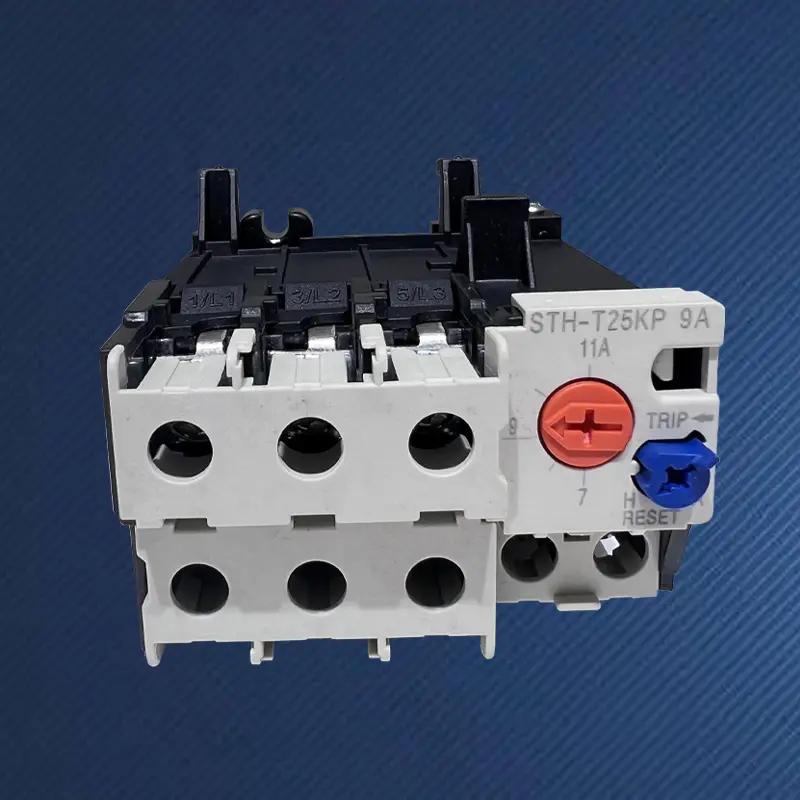

مرحل الحمل الزائد الحراري TH-T25 18A

في عالم حماية المحركات، تعني قابلية الضبط الشاملة المرونة، ولكنها تجلب أيضًا تعقيد تصحيح الأخطاء وخطر المعلمات غير المتسقة. يذهب مرحل الحمل الزائد الحراري SPX الصيني TH-T25 18A في الاتجاه المعاكس. إنها ليست أداة قابلة للتعديل على نطاق واسع، ولكنها "بطاقة هوية أمان" مصبوبة بدقة لتيار مقدر لمحرك 18 أمبير. في المصنع، تكتمل المعايرة النهائية بمعلمة الحماية الأساسية الخاصة بها -18A التيار المحدد، مما يضمن أن كل منتج يمكن أن يوفر أفضل حماية مطابقة للمحركات ذات مستوى الطاقة المحدد خارج الصندوق. إنها تمثل فلسفة هندسية فعالة تسعى إلى التوحيد والاتساق وسهولة الاستخدام.

ميزة:

تمت معايرة المنتج بعمق حول 18 أمبير في عملية التصنيع، وقد وصلت الخصائص الحرارية للشريط ثنائي المعدن والمطابقة الميكانيكية لآلية التحرير إلى المستوى الأمثل في هذه المرحلة. لا يحتاج المستخدمون إلى إجراء تعديلات في الموقع، مما يؤدي بشكل أساسي إلى القضاء على إجراءات الحماية المبكرة أو المتأخرة الناتجة عن المعايرة اليدوية غير الدقيقة.
في تصنيع المعدات الكاملة أو المشاريع المجمعة، فإن استخدام مرحل الحمل الزائد الحراري TH-T25 18A في المخزون يمكن أن يجعل خصائص الحماية لجميع المحركات من نفس الطاقة متسقة للغاية، مما يحسن توحيد وموثوقية النظام العام.
يتوافق تيار الإعداد 18 أمبير بدقة مع نطاق طاقة المحرك ثلاثي الطور السائد من 7.5 كيلو واط إلى 9 كيلو واط تحت جهد 380 فولت، مما يجعله شريكًا مثاليًا للعديد من المراوح، ومضخات المياه، ومحركات الدفع الميكانيكية متوسطة الحجم.
تم تحسين السعة الحرارية ونموذج تبديد الحرارة للعنصر الحراري مرحل الحمل الزائد الحراري TH-T25 18A لخصائص التسخين للمحركات من هذا المستوى الحالي، والتي يمكن أن تحاكي بشكل أكثر واقعية عملية ارتفاع درجة حرارة ملفات المحرك تحت الحمل الزائد وتوقف التشغيل المتكرر وظروف العمل الأخرى.
لا يحتاج المهندسون والقائمون بالتركيب إلى الرجوع إلى المخططات المنحنية أو استخدام مفكات البراغي للتعديل، بل يمكنهم تركيب الأسلاك مباشرة، مما يوفر وقت تصحيح الأخطاء بشكل كبير ويقلل الأخطاء البشرية.

سيناريوهات التطبيق النموذجية

الحماية الأساسية لمضخات المياه المتداولة بقدرة 7.5 كيلو واط - 9 كيلو واط ومضخات تعزيز مياه التغذية.
حماية من التحميل الزائد لضواغط الهواء الصغيرة، ومحركات حزام القيادة، وخلاطات الخلط.
وحدة حماية الطاقة لوحدات لفائف المروحة متوسطة الحجم ومراوح وحدة الهواء النقي.
تستخدم الشركة المصنعة للمعدات مرحل الحمل الزائد الحراري TH-T25 18A كمكون وقائي قياسي وخالي من التصحيح في أحد نماذج الطاقة الثابتة الخاصة بها.

يعتبر المرحل الحراري STH-T25 مناسبًا لموصل التيار المتردد S-M20/25

الإطار (أ)	STH-T18(ث-T18)		إس تي إتش-T25(ث-T25)				إس تي إتش-T50(ث-T50)
قواطع AC Suitabie	S-M10/12		إس-إم20/25				إس-إم35/50
هيكل اتصال Aux	العودة اليدوية أو التلقائية
ضبط تحديد النطاق (أ)	اختر (أ)	ضبط النطاق (أ)	اختر (أ)		ضبط النطاق (أ)		اختر (أ)	ضبط النطاق (أ)
	0.24 أ	0.2 ~ 0.32	1.3 أ		1 ~ 1.6		29	24~34
	0.35 أ	0.28 ~ 0.42	1.7 أ		1.4 ~ 2.0		35	30 ~ 40
	0.5 أ	0.4~0.6	2.1 أ		1.7 ~ 2.5		42	34 ~ 50
	0.7 أ	0.55 ~ 0.85	2.5 أ		2~3
	0.9 أ	0.7 ~ 1.1	3.6 أ		2.8 ~ 4.4
	1.3 أ	1 ~ 1.6	5 أ		4 ~ 6
	1.7 أ	1.4 ~ 2.0	6.6 أ		5.2~8
	2.1 أ	1.7 ~ 2.5	9 أ		7 ~ 11
	2.5 أ	2~3	11 أ		9 ~ 13
	3.6 أ	2.8 ~ 4.4	15 أ		12 ~ 18
	5 أ	4 ~ 6	19 أ		16 ~ 22
	6.6 أ	5.2~8	22 أ		18 ~ 26
	9 أ	7 ~ 11	29 أ		24~34
	11 أ	9 ~ 13	35 أ		30 ~ 40
هيكل اتصال Aux	1a1b (1NO+1NC)

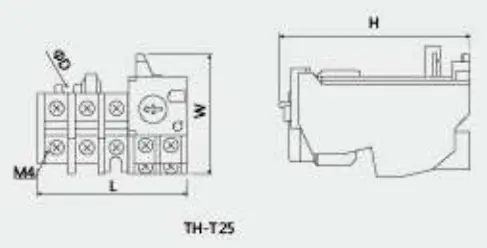

البعد التفصيلي والتثبيت
	يكتب		L	W	H	φد
	ث-T25		63	51	81	4.5
