يوجد في شبكة توزيع الطاقة لخطوط الإنتاج الصناعي أو المراكز التجارية أو المباني عدد كبير من الأحمال ثلاثية الطور بتيارات مصنفة في حدود 40-50 أمبير. تعمل هذه الأحمال عادةً كعقد مهمة في النظام، مما يفرض متطلبات أعلى على الموثوقية والانتقائية والمرونة في الحماية. إن قاطع الدائرة المقولب عالي الجودة MCCB 3P 40A 50A الذي تم تصنيعه بواسطة SPX هو منتج من الدرجة الاحترافية مصمم لمثل هذه الدوائر الأساسية. فهو يتجاوز وظيفة كسر الحماية الأساسية ويقدم إعدادات حماية قابلة للتعديل وقدرة كسر أعلى، مثل "مرسل الطاقة" المميز. لا يمكنها إزالة الأخطاء فحسب، بل يمكنها أيضًا تحقيق التعاون الانتقائي مع معدات الحماية ذات المستوى العلوي والسفلي عن طريق ضبط عتبات الحماية والتأخير، مما يزيد من استمرارية إمداد الطاقة.
الميزة القابلة للتعديل تمكنها من حماية معدات التسخين المستقرة ثلاثية الطور والتكيف مع أحمال المحرك ثلاثي الطور مع صدمات بداية معينة، مما يجعلها قابلة للتطبيق على نطاق أوسع.
عادة ما يكون لديه قدرة كسر عالية تتراوح من 25 كيلو أمبير إلى 50 كيلو أمبير، والتي يمكن أن تقطع بشكل فعال وتتحمل تيار الدائرة القصيرة المتوقع الذي يحدث في صندوق التوزيع، مما يضمن عدم انتشار الخطأ إلى شبكة الطاقة ذات المستوى الأعلى.
آلية التشغيل قوية وتوفر إشارة واضحة إلى أوضاع "التشغيل" و"الإيقاف" و"الإيقاف". عند فصل قاطع دائرة الحالة المصبوب MCCB 3P 40A 50A المعتمد من CE، يتم تشكيل نقطة انقطاع عزل أمان مرئية ثلاثية الطور، مما يلبي تمامًا مواصفات السلامة الكهربائية لصيانة المعدات.
يوفر الهيكل المتكامل ثلاثي الأقطاب مساحة كبيرة مقارنة بالتركيب المنفصل.
كمفتاح حماية وعزل للطاقة الواردة لأدوات الآلات CNC، ووحدات المضخة متوسطة الحجم، ووحدات معالجة الهواء، وآلات التعبئة والتغليف.
في خزانة توزيع الطاقة الخاصة بالورشة أو المبنى، يوفر قاطع الدائرة المقولب MCCB 3P 40A 50A عالي الجودة حماية فرعية لمنطقة أو مجموعة من المعدات.
حماية مصدر الطاقة الدافعة لوحدات تكييف الهواء المركزية الصغيرة والمتوسطة الحجم، ومصاعد مراكز التسوق، ومعدات الطاقة ثلاثية الطور للمطبخ.
قاطع الدائرة المقولب MCCB 3P 40A 50A يستخدم لحماية صناديق تجميع التيار المتردد الثلاثة أو محطة إخراج العاكس في محطات الطاقة الكهروضوئية الصغيرة والمتوسطة الحجم.
| الإطار (أ) | SM30-63(NF-CW) | خصائص التشغيل | ||||||
| التصنيف الحالي في (أ) | 3、6、10、16、20、25、32、40、50、63 |
|
||||||
| الفولطية (الخامس) | تيار متردد 400 فولت | |||||||
| تصنيف جهد العزل (V) | تيار متردد 500 فولت | |||||||
| عدد الأعمدة | 2 | 3 | ||||||
| قدرة كسر محدودة | C | S | H | C | S | H | ||
| قدرة مقاطعة الدائرة القصيرة (كيلو أمبير) AC400V | 5 | 5 | 10 | 5 | 5 | 10 | ||
| تشغيل ماس كهربائى (كيلو أمبير) AC400V | 2 | 2 | 5 | 2 | 2 | 5 | ||
| صورة الملف الشخصي | ||||||||
|
a | 130 | 130 | |||||
| b | 50 | 74 | ||||||
| c | 88 | 88 | ||||||
| صورة التركيب | ||||||||
|
d | 110 | 110 | |||||
| e | / | 25 | ||||||
| f | 5 | 5 | ||||||
| حياة الآلة | 7000 | |||||||
| الحياة الكهربائية | 4000 | |||||||
| جهاز التشغيل الكهربائي (MD) |
|
|||||||
| مقبض دوار خارجي |
|
|||||||
| جهاز التعثر التلقائي | هيدروليكي مغناطيسي | |||||||

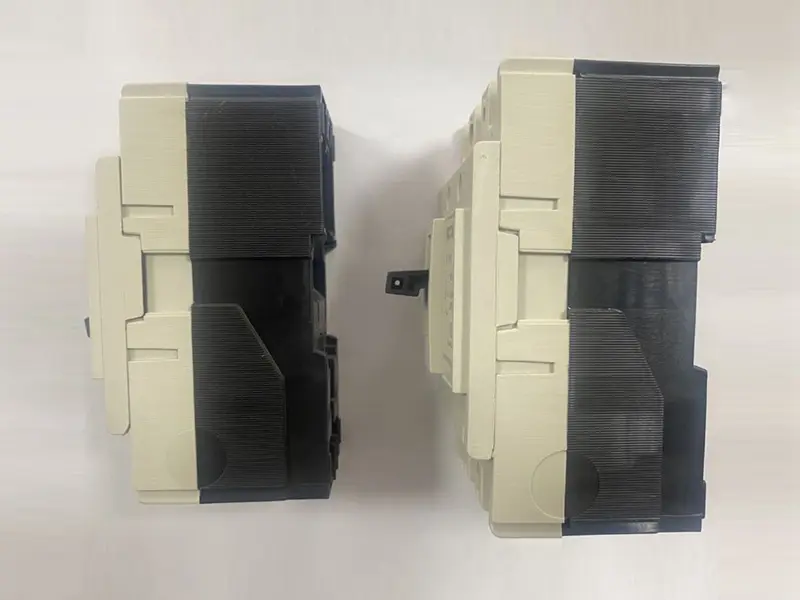

منظر جانبي لقواطع الدائرة المغناطيسية الحرارية
