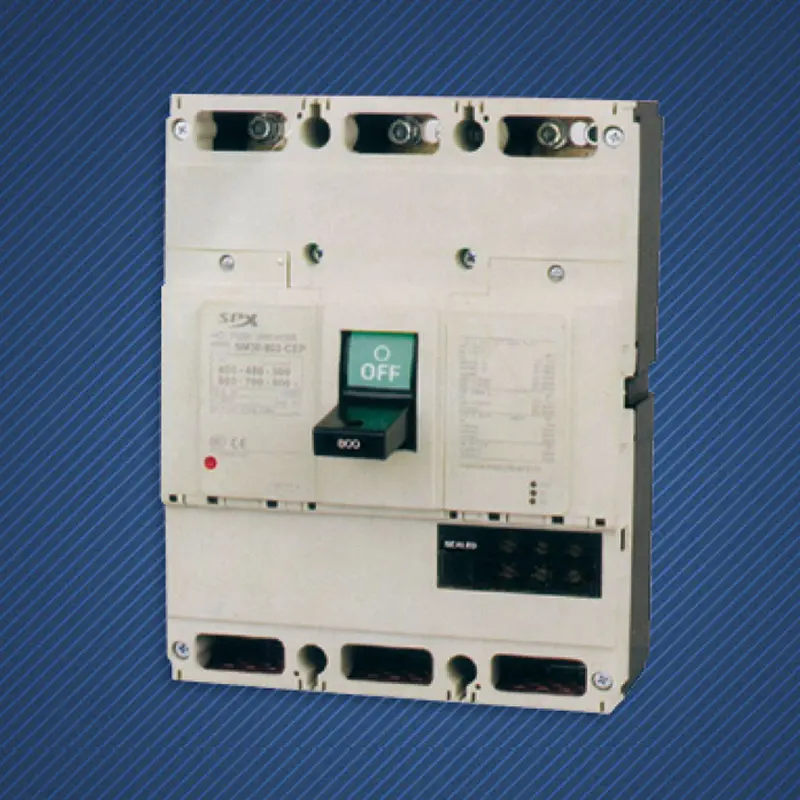

3P 630A قاطع الدائرة المقولب

يقع قاطع الدائرة المقولب 3P 630A المخصص من SPX في قلب مراكز البيانات والمنشآت الصناعية الثقيلة والمجمعات التجارية الكبيرة، حيث يحتاج نظام توزيع الطاقة إلى تحمل أحمال الطاقة التي تصل إلى عدة مئات من الكيلووات وتوزيعها بأمان. إنه يعتمد تصميم إطار قوي، ليس فقط كقاطع دائرة، ولكن أيضًا كمحطة شاملة لإدارة الطاقة التي تدمج تحويل التيار العالي للغاية، وخوارزميات الحماية الذكية، والإدراك البانورامي للحالة، والتحكم عبر الشبكة. إنه يمثل مستوى جديدًا من القدرة على الحماية والذكاء في مجال قواطع الدائرة المقولبة، وهو خيار استراتيجي لمواجهة تحديات التوزيع الأكثر تعقيدًا وتطلبًا.

ميزة

التيار المقدر 630 أمبير، يمكنه حمل حمولة مستمرة تبلغ حوالي 350 كيلووات (400 فولت ثلاثي الطور) بأمان، مما يلبي احتياجات إمدادات الطاقة الرئيسية للغالبية العظمى من الصناعات الكبيرة والبنية التحتية.
يتمتع قاطع الدائرة المقولب 3P 630A الموجود في المخزون بقدرة قصوى على كسر دائرة القصر تبلغ 100 كيلو أمبير وما فوق، ويمكنه مواجهة الحد الأقصى لخطأ الدائرة القصيرة الذي قد يحدث بالقرب من المحول ومسحه بأمان. إنه حجر الزاوية لضمان استقرار بنية نظام توزيع الجهد المنخفض بالكامل.
يمكن لنظام الاتصال المعزز وتصميم غرفة إطفاء القوس أن يتحمل قوة التأثير الكهربائية الضخمة والطاقة الحرارية الناتجة عن تيار الدائرة القصيرة، مما يضمن أن جسم المعدات سليم بعد فصله ويمكن الاستمرار في استخدامه.
مجهزة بوحدات الرحلة الرقمية المتقدمة، يمكن للمستخدمين ضبط المعلمات الحالية والوقتية بدقة للتأخير الطويل، والتأخير القصير، والحماية الفورية، والخطأ الأرضي، وتحقيق التنسيق الانتقائي الكامل مع معدات الحماية ذات المستوى العلوي والسفلي، والقضاء تمامًا على التعثر الزائد في المستوى.
بالإضافة إلى الحماية الأساسية، يوفر قاطع الدائرة المقولب 3P 630A حماية متعددة مثل مراقبة الحمل، والذاكرة الحرارية، وعدم توازن الطور، وانخفاض الجهد/الجهد الزائد، وما إلى ذلك. مزود بوظيفة التحذير، ويمكنه الإنذار قبل حدوث الأخطاء وتسجيل الأشكال الموجية والبيانات التفصيلية للخطأ، مما يحقق الصيانة التنبؤية.

طلب

الخطوط الواردة الرئيسية ذات الجهد المنخفض أو مفاتيح التوصيل البيني الهامة لمراكز البيانات والمستشفيات الكبيرة والمطارات الدولية والنقل بالسكك الحديدية.
تم تجهيز المفتاح الوارد لخزانة التوزيع الرئيسية لورشة العمل في مصانع تصنيع الصلب والكيماويات والسيارات بقاطع دائرة مقولب 3P 630A لحماية خطوط الإنتاج الكبيرة.
قواطع الدائرة الرئيسية الجانبية ذات الجهد المنخفض للمحولات في المباني الشاهقة ومراكز التسوق الكبيرة ومراكز المؤتمرات والمعارض.
مجمع التيار المتردد أو قواطع دوائر نقطة اتصال الشبكة لمحطات الطاقة الكهروضوئية الكبيرة ومحطات توليد الطاقة لتخزين الطاقة.
يوفر قاطع الدائرة المقولب 3P 630A حماية مباشرة وتحكمًا ذكيًا للمبردات الكبيرة ورافعات التعدين والضواغط العملاقة.

سلسلة SPX SM30-800 من قواطع الدائرة المقولبة MCCB

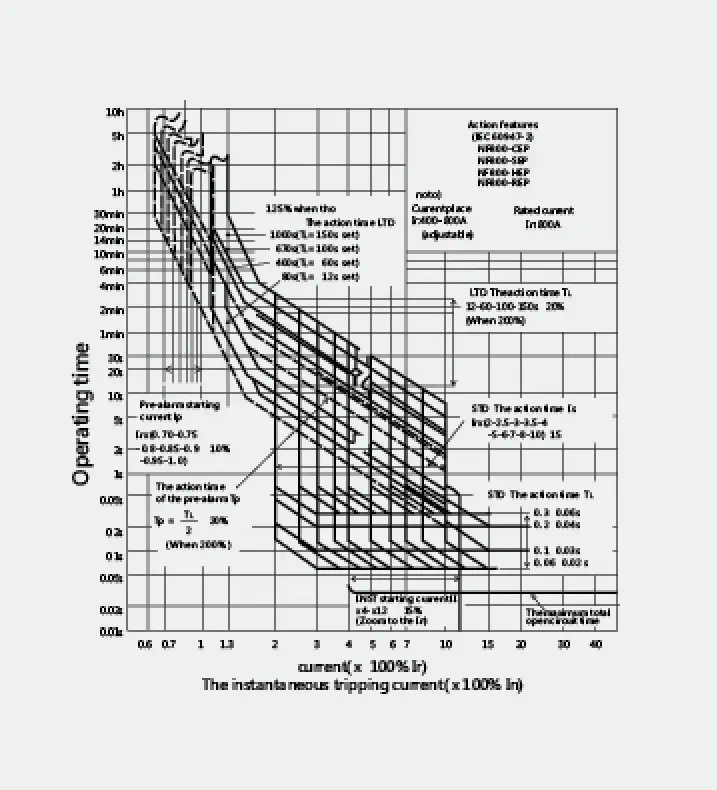

الإطار (أ)				SM30-800-CEP	SM30-800-سبتمبر	SM30-800-HEP	SM30-800-REP	خصائص التشغيل
التصنيف الحالي في (أ)				400 ~ 800 قابل للتعديل
عدد الأعمدة				3
تصنيف الجهد العزل U1 (V)			تكييف	600	690	690	690
قدرة الكسر المقدرة (KA)	إيك 60947-2 (ليكو / إل سي إس)	تكييف	690 فولت	-	10/10	15/15	20/15
			500 فولت	18/9	30/30	50/50	70/35
			440 فولت	36/18	42/42	65/65	125/63
			400 فولت	36/18	45/45	70/70	125/63
			230 فولت	50/25	85/85	100/100	150/75
		العاصمة	250 فولت	-	-	-	-
صورة الملف الشخصي
			a	275
			b	210
			c	150

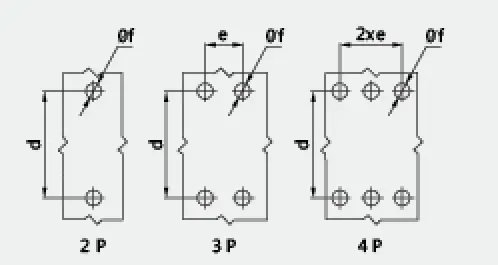

صورة التركيب
			d	243
			e	70
			f	8
حياة الآلة				4000
الحياة الكهربائية				1500
جهاز التشغيل الكهربائي (MD)				●
مقبض دوار خارجي				●
جهاز التعثر التلقائي				الحرارية المغناطيسية
