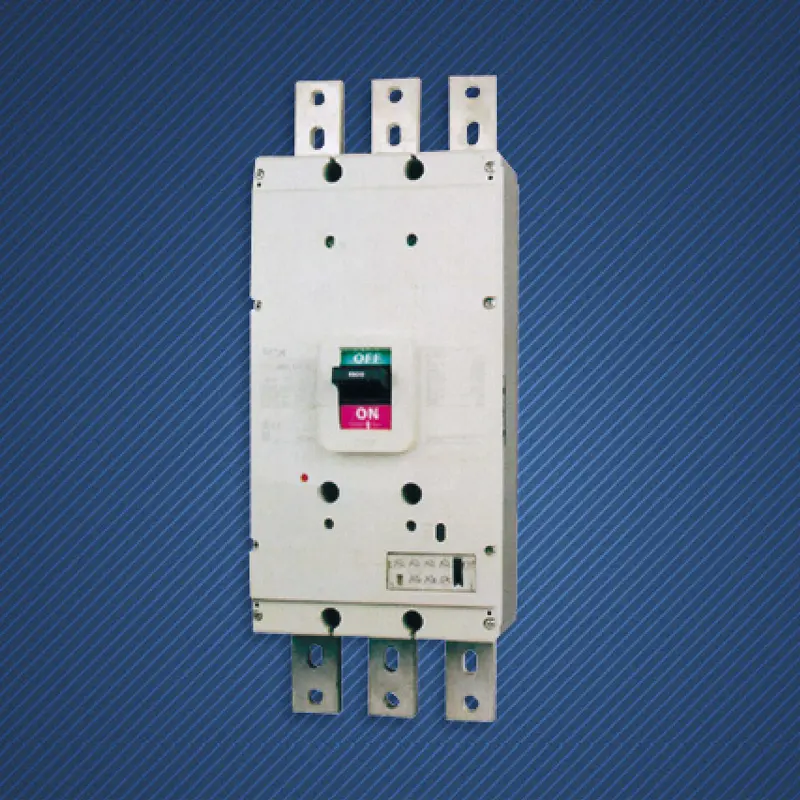

3P 1000A تصنيف قواطع دوائر الحالة المصبوبة

في قلب الطاقة للمرافق الحديثة واسعة النطاق - غرفة التوزيع الرئيسية، يمثل التيار 1000 أمبير واحدًا من أعلى مستويات القدرة لتوزيع الطاقة. يتم نشر SPX في قاطع الدائرة المصبوب ذو التصنيف 3P 1000A عالي الجودة، والذي تجاوز نطاق أجهزة الحماية التقليدية وتطور إلى منصة شاملة لإدارة الطاقة تدمج التحكم القوي في التيار، ومنطق التيار الضعيف، والاتصالات الرقمية.

سمات:

تيار مقدر يبلغ 1000 أمبير، يمكنه حمل أحمال طاقة مستدامة تبلغ حوالي 550 كيلووات (400 فولت ثلاثي الطور) أو أكثر بأمان، مما يلبي احتياجات تقارب الطاقة لغرف مراكز البيانات الكبيرة، أو خطوط الإنتاج للخدمة الشاقة، أو المباني بأكملها.
يوفر قاطع الدائرة الكهربائية المصبوب ذو التصنيف 3P 1000A إمكانات رائدة في الصناعة لكسر الدائرة القصيرة تصل إلى 120 كيلو أمبير - 150 كيلو أمبير، وهو قادر على تحمل وإزالة أخطاء الدائرة القصيرة الأكثر تدميراً التي قد تحدث. إنه آخر خط دفاع متين لضمان عدم انهيار البنية المادية لنظام توزيع الجهد المنخفض بأكمله.
اعتماد إطار عزل عالي القوة مصمم خصيصًا وتصميم قناة تبديد الحرارة الأمثل، فهو يضمن استقرارًا حراريًا ديناميكيًا ممتازًا وارتفاعًا منخفضًا في درجة حرارة التشغيل أثناء تشغيل التيار العالي على المدى الطويل وعملية الكسر العالية.
مجهزة بوحدة الرحلة الرقمية متعددة الوظائف الأكثر تقدمًا، فهي توفر مصفوفة حماية شاملة وقابلة للبرمجة بما في ذلك الحمل الزائد، وتأخير قصر الدائرة، وقصر الدائرة اللحظية، والخطأ الأرضي، والتيار المتبقي، وما إلى ذلك. يمكن ضبط إعداد الحماية بدقة ضمن نطاق واسع ودمجه بمرونة مع خصائص الوقت.
تعد وظيفة الحماية من التأخير القصير الدقيقة لقاطع الدائرة المصبوب بتصنيف 3P 1000A هي المفتاح لتحقيق حماية انتقائية كاملة من هذا المستوى إلى قاطع الدائرة النهائي، مما يضمن أن تكون الأخطاء محدودة إلى الحد الأقصى بالنطاق الأدنى ويضمن التشغيل دون انقطاع لبقية النظام.
مجهزة بوظائف قوية لتسجيل الأخطاء، وتسجيل الأحداث، ومراقبة درجة الحرارة، وتشخيص الصحة، يمكنها توفير إنذار مبكر للمخاطر المحتملة وتحقيق الانتقال من "الحماية اللاحقة" إلى "الوقاية المسبقة".
يعد جمع وعرض جميع المعلمات الكهربائية في الوقت الفعلي، بما في ذلك التيار والجهد والطاقة والطاقة وعامل القدرة والتردد والمحتوى التوافقي والطلب وما إلى ذلك، مصدر البيانات الأساسي لبناء نظام توزيع رقمي.
الدعم الأصلي أو دعم الوحدة المتقدمة لبروتوكولات مثل Ethernet وProfinet وModbus TCP/IP وحتى IEC 61850، مدمج بسلاسة في أنظمة إدارة الطاقة على مستوى المصنع، أو أنظمة التشغيل الآلي للمباني، أو منصات إنترنت الأشياء المستندة إلى السحابة.

طلب

يعمل قاطع الدائرة المقولب عالي الجودة بتصنيف 3P 1000A كقاطع الدائرة الكهربائية الوارد الرئيسي ذو الجهد المنخفض لكل وحدة إمداد طاقة (مثل طبقة مركز البيانات بأكملها) لحماية أحمال تكنولوجيا المعلومات الهامة.
حماية الحافلات ذات الجهد المنخفض ومفاتيح التقسيم للتكرير على نطاق واسع، ومصانع شرائح أشباه الموصلات، والمباني الرئيسية لتصنيع السيارات.
محول رئيسي جانبي ذو جهد منخفض للمباني الشاهقة ومحطات المطارات الدولية الكبيرة والأماكن الرياضية العملاقة.
حماية توزيع الطاقة الأساسية لإمدادات الطاقة الرئيسية وتوزيعها للمستشفيات المتخصصة، والمحطات الفرعية الرئيسية لمترو الأنفاق، ومراكز معالجة المياه واسعة النطاق.
قواطع دوائر تجميع جانبية ذات جهد منخفض تعمل بالتيار المتردد لمحطات الطاقة الكهروضوئية بمستوى مائة ميجاوات أو محطات توليد الطاقة لتخزين الطاقة.

سلسلة SPX SM30-1000 من قواطع الدائرة المقولبة MCCB

الإطار (أ)				SM300-1000-SS	SM300-1250-SS	خصائص التشغيل
التصنيف الحالي في (أ)				500,600,700,850,900,1000	600,7-0,800,1000,1200,1250
عدد الأعمدة				3
تصنيف الجهد العزل U1 (V)			تكييف	690	690
قدرة الكسر المقدرة (KA)	إيك 60947-2 (ليكو / إل سي إس)	تكييف	690 فولت	25/13	25/13
			500 فولت	65/33	65/33
			440 فولت	85/43	85/43
			400 فولت	85/43	85/43
			230 فولت	125/63	125/63
		العاصمة	250 فولت	-	-

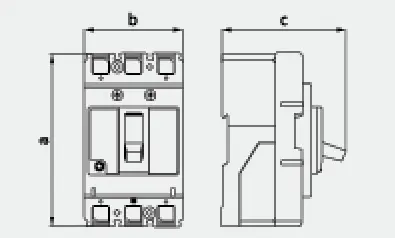

صورة الملف الشخصي
			a	405
			b	210
			c	190

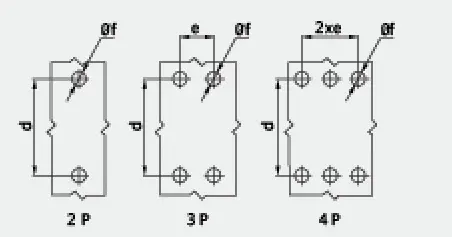

صورة التركيب
			d	275
			e	70
			f	10
حياة الآلة				2500
الحياة الكهربائية				500
جهاز التشغيل الكهربائي (MD)
مقبض دوار خارجي
جهاز التعثر التلقائي				الحرارية المغناطيسية
