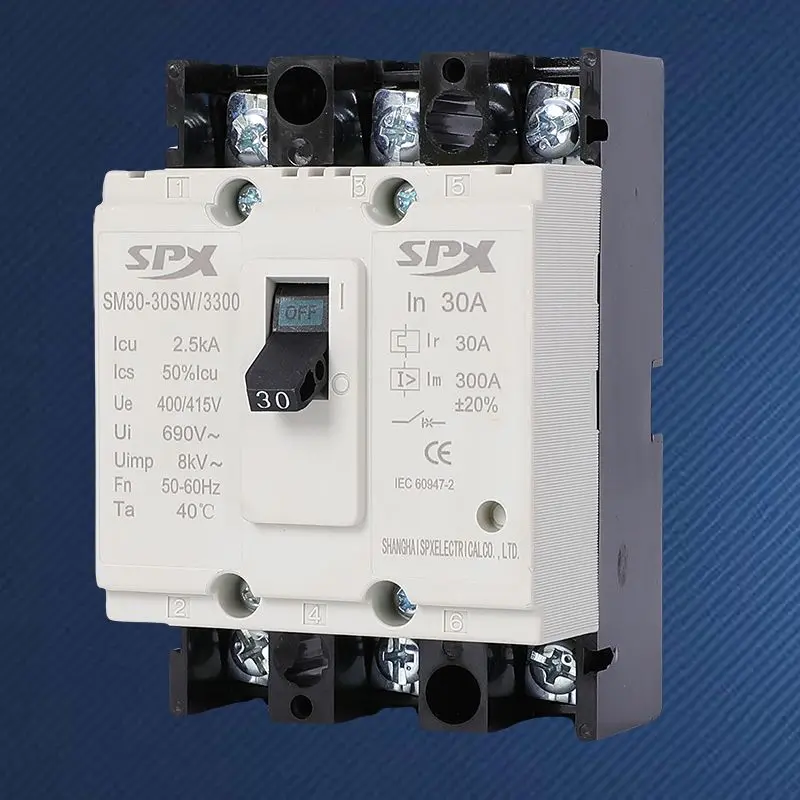

3P 5A 10A 20A قاطع دائرة مقولب

في التحكم الصناعي، أو معدات المختبرات، أو الأدوات الدقيقة، يوجد عدد كبير من الأحمال ثلاثية الطور ذات طاقة مقدرة أقل من عدة كيلووات. هذه الأجهزة حساسة للغاية لحالات شذوذ التيار الزائد، ولا يمكن لقواطع الدائرة العامة ذات التيار المتوسط ​​إلى العالي توفير حماية دقيقة. تم تصميم سلسلة قواطع الدائرة المقولبة SPX المتقدمة 3P 5A 10A 20A خصيصًا لمثل هذه المشاهد المعقدة. إنه يشبه "جهاز مراقبة التوازن ثلاثي الطور" المخصص، والذي يقوم بشكل مستقل بمراقبة وحماية تيار خطوط الطور الثلاثة. سواء كان الحمل الزائد صغيرًا أو ماس كهربائي مفاجئ، يمكن التعرف عليه وقطعه بسرعة، مما يوفر حماية سلامة دقيقة للمعدات الحساسة ثلاثية الطور.

سمات:

يوفر قاطع الدائرة المقولب 3P 5A 10A 20A المخصص ثلاثة مستويات تيار متصلة بشكل وثيق من 5A، 10A، و20A، مما يسمح للمهندسين بالاختيار بناءً على التيار المقنن الدقيق للحمل، وتحقيق أفضل تطابق بين خصائص الحماية وخصائص الحمل، وتجنب النقاط العمياء للحماية أو الحساسية المفرطة الناجمة عن "الخيول الكبيرة التي تسحب السيارات الصغيرة".
إذا واجهت أي مرحلة حملاً زائدًا أو دائرة قصيرة، فإن قاطع الدائرة سوف يقطع بشكل متزامن جميع الأقطاب الثلاثة، مما يزيل بشكل أساسي خطر فقدان الطور، وهو أمر بالغ الأهمية لحماية المحركات ثلاثية الطور والأحمال المتماثلة.
بالمقارنة مع استخدام ثلاثة قواطع دائرة أحادية القطب، فإنها توفر مساحة التثبيت وتعقيد الأسلاك.
إن قاطع الدائرة المقولب 3P 5A 10A 20A عالي الجودة مناسب للأنظمة ذات التيار المتردد 50/60 هرتز والجهد المقدر حتى 400 فولت أو 690 فولت، ويلبي مختلف بيئات التوزيع ثلاثية الطور ذات الجهد المنخفض.

اختيار

1. ارجع إلى التيار المقنن الموجود على لوحة اسم الجهاز وحدد تيارًا مقننًا لقاطع الدائرة أكبر قليلاً من هذه القيمة (عادةً 1.1-1.25 مرة). بالنسبة لأحمال المحرك، من الضروري التأكد من أن تيار البداية الخاص بها يقع ضمن نطاق التعثر اللحظي لقاطع الدائرة (مثل خصائص النوع D) لتجنب التعثر الزائف.
2. كحماية نهائية، يحتاج قاطع الدائرة المقولب 3P 5A 10A 20A إلى التأكد من الحماية الانتقائية مع قاطع دائرة التوزيع ذو المستوى السابق (مثل 32A، 63A). يمكن لخصائص التشغيل الحالية والسريعة ذات التصنيف الأصغر أن تحقق هذا الهدف بشكل جيد.
3. العوامل البيئية: إذا تم تركيبه في مكان ضيق أو بيئة ذات درجة حرارة عالية، فيجب مراعاة استخدام خفض التيار.

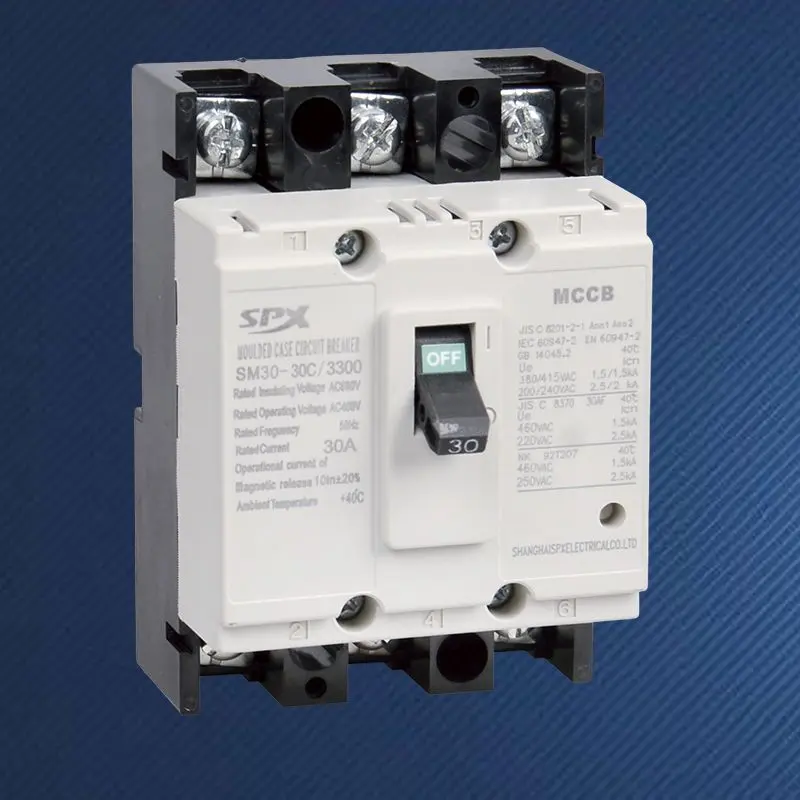

سلسلة SPX SM30-30 من قاطع الدائرة المقولب MCCB

الإطار (أ)		SM30-30(NF-CW)				خصائص التشغيل
التصنيف الحالي في (أ)		(2)、3、(3.2)、5、10、15、20、30
الفولطية (الخامس)		تيار متردد 400 فولت
تصنيف جهد العزل (V)		تيار متردد 500 فولت
عدد الأعمدة		2		3
قدرة كسر محدودة		C	S	C	S
قدرة مقاطعة الدائرة القصيرة (كيلو أمبير) AC400V		1.5	1.5	1.5	1.5
تشغيل ماس كهربائى (كيلو أمبير) AC400V		1	1	1	1
صورة الملف الشخصي
	a	96		96
	b	45		67
	c	64		64
صورة التركيب
	d	84.5		84.5
	e	/		24
	f	5		5
حياة الآلة		7000
الحياة الكهربائية		4000
جهاز التشغيل الكهربائي (MD)
مقبض دوار خارجي
جهاز التعثر التلقائي		الحرارية المغناطيسية

منظر أمامي
