3P 300A قاطع الدائرة الكهربائية المصبوب

في الجزء العلوي من هرم نظام التوزيع، يحمل تيار بقوة 300 أمبير شريان الحياة للمنطقة بأكملها أو المعدات الأساسية. ولم تعد خطط الحماية التقليدية قادرة على تحقيق التوازن بين دقة الحماية، وانتقائية النظام، وذكاء الإدارة. يعتبر قاطع الدائرة الإلكترونية ذو الجودة العالية SPX 3P 300A هو المبتكر الذي ولد لهذا الغرض. إنه ليس مجرد مفتاح يتعطل في حالة حدوث خطأ، ولكنه أيضًا وحدة ذكية محلية تدمج الاستشعار عالي الدقة والمنطق القابل للبرمجة وتبادل البيانات. إنه يمثل انتقال قواطع الدائرة المقولبة من العصر الميكانيكي التناظري إلى العصر الذكي الرقمي، لتصبح عقدة ذكية رئيسية لبناء شبكات توزيع موثوقة وشفافة وفعالة.

ميزة

يسمح قاطع الدائرة الإلكترونية المصبوب 3P 300A المخصص للمستخدمين بتعيين قيم وأوقات تيار الحماية بدقة للتأخير الطويل للحمل الزائد (Ir)، والتأخير القصير للدائرة القصيرة (Isd)، واللحظي (Ii) على نطاق واسع من خلال وحدة تحرير إلكترونية (ETU). تمكنه هذه المرونة من مطابقة خصائص الأحمال المختلفة مثل المحولات وقضبان التوصيل والمحركات الكبيرة.
تضمن وظيفة الحماية من التأخير القصير الفريدة، عن طريق ضبط تأخير زمني قصير يدويًا (مثل 0.1-0.4 ثانية)، أنه في حالة حدوث دائرة كهربائية قصيرة في الطرف البعيد، لن يعمل سوى قاطع الدائرة ذات المستوى الأدنى الأقرب إلى نقطة العطل، بينما يظل المستوى الحالي مغلقًا، وبالتالي تحقيق حماية انتقائية كاملة وتقليل انقطاع التيار الكهربائي على نطاق واسع.
تعمل الحماية المتكاملة لتيار التسرب الأرضي القابل للتعديل (وظيفة G) على منع الحرائق الكهربائية أو حوادث الصدمات الكهربائية الشخصية الناجمة عن تلف العزل بشكل فعال. يوفر قاطع الدائرة الإلكترونية المصبوب 3P 300A بُعدًا آمنًا لا تمتلكه قواطع الدائرة التقليدية.
يمكن إصدار إشارة تحذير قبل أن يصل الحمل الزائد الفعلي إلى عتبة الرحلة. يمكن لوظيفة "الذاكرة الحرارية" الخاصة بها محاكاة عملية التراكم الحراري للمحرك، مما يوفر حماية أكثر معقولية في ظل ظروف التشغيل المتكررة.
يمكنه تسجيل أنواع الأخطاء (الحمل الزائد، الدائرة القصيرة، التأريض، وما إلى ذلك) التي تم تعثرها عدة مرات مؤخرًا، ومرحلة الخطأ، والقيمة الحالية أثناء الإجراء، مما يوفر بيانات أساسية لتشخيص الأخطاء بسرعة.
تتوفر وحدات الاتصال القياسية أو الاختيارية (مثل Modbus وProfibus) لتحميل معلمات الطاقة الكاملة في الوقت الفعلي مثل التيار ثلاثي الطور والجهد والطاقة وعامل الطاقة والطاقة الكهربائية، مما يتيح المراقبة الرقمية لنظام التوزيع.

طلب

كمفتاح حماية رئيسي لتكييف الهواء الدقيق، وإدخال/إخراج UPS، وإمدادات الطاقة ذات الجهد العالي DC في غرفة الكمبيوتر، ومراقبة استهلاكها للطاقة.
كمفتاح خارجي جانبي منخفض الجهد في خزانة التوزيع الرئيسية للورشة، أو كخط رئيسي لحماية قنوات النقل الكثيفة.
يوفر قاطع الدائرة الإلكترونية المصبوب 3P 300A حماية ذكية وتحكمًا لمضخات المياه الكبيرة والمراوح والضواغط ووحدات التبريد المركزية التي تقل عن 250 كيلو وات.
بصفته قاطع دائرة مقولب إلكترونيًا 3P 300A للخطوط الواردة الرئيسية ذات الجهد المنخفض أو توزيع الأقسام المهمة في مراكز التسوق الكبيرة والمستشفيات والمطارات، فإنه يحقق إدارة الطاقة والتحكم في الطلب.

سلسلة SPX SM30-400 من قواطع الدائرة المقولبة MCCB

الإطار (أ)		SM30-400(NF-CW)						خصائص التشغيل
التصنيف الحالي في (أ)		250、300、315、350、400
الفولطية (الخامس)		تيار متردد 400 فولت
تصنيف جهد العزل (V)		تيار متردد 690 فولت
عدد الأعمدة		3			4
قدرة كسر محدودة		C	S	H	C	S	H
دائرة انقطاع الدائرة القصيرة (كيلو أمبير) AC400V		25	35	50	25	35	50
تشغيل ماس كهربائى (كيلو أمبير) AC400V		15	20	25	15	20	25

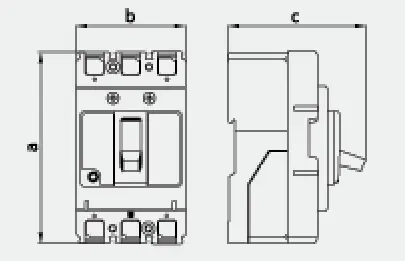

صورة الملف الشخصي
	a	258			258
	b	140			185
	c	153			153

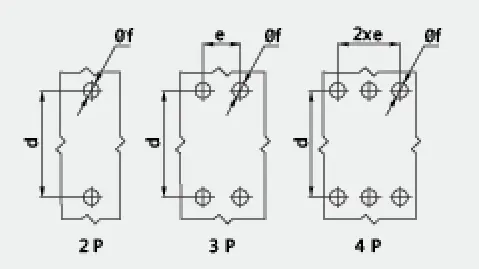

صورة التركيب
	d	195			195
	e	45			45
	f	8			8
حياة الآلة		4000
الحياة الكهربائية		1500
جهاز التشغيل الكهربائي (MD)		●
مقبض دوار خارجي		●
جهاز التعثر التلقائي		الحرارية المغناطيسية
