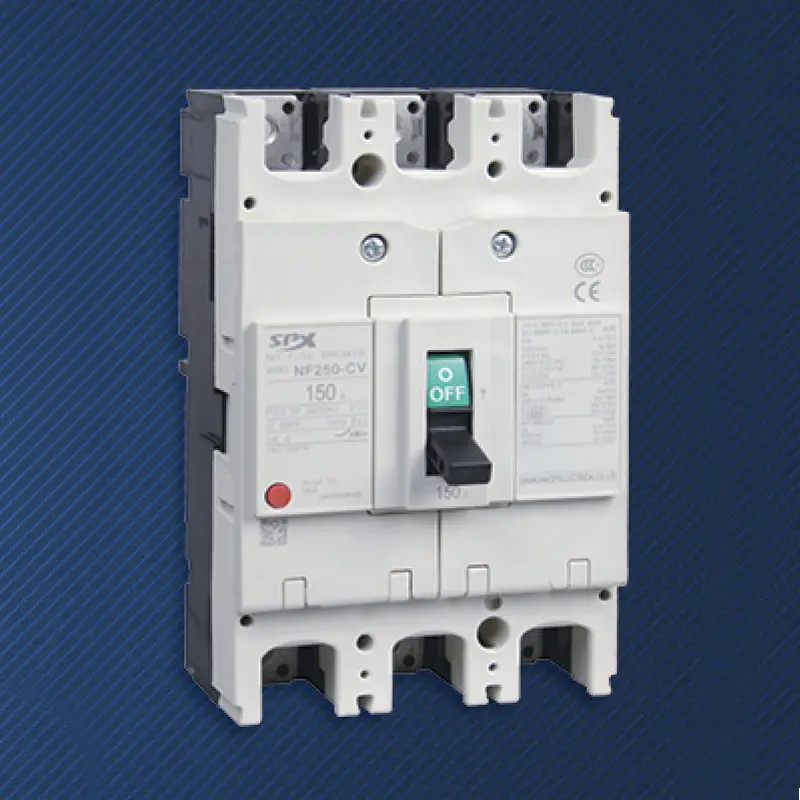

في شبكات التوزيع المعقدة، غالبًا ما تقوم العقد الحالية بقدرة 200 أمبير بتوصيل خزانة التوزيع الرئيسية بأحمال فرعية متعددة كبيرة، أو حماية معدات الإنتاج المهمة بشكل مباشر. تم تصميم قاطع الدائرة المقولب MCCB عالي الجودة 3P 200A من مصنع SPX للاضطلاع بهذه المسؤولية. إنه ليس فقط مفتاح التشغيل والإيقاف للدائرة، ولكنه أيضًا وحدة التنفيذ الأساسية لتنفيذ استراتيجيات الحماية المتدرجة والانتقائية في نظام التوزيع. بفضل أدائها الفائق وقابليتها للتعديل مقارنة بقواطع الدائرة المصغرة، فضلاً عن خصائصها الأكثر ملاءمة من قواطع الدائرة الإطارية، فقد نجحت في تحقيق التوازن بين أداء الحماية وتنسيق النظام والتكلفة، وهي مكون أساسي لا غنى عنه في تصميم التوزيع الحديث.
إن نموذج قاطع الدائرة المقولب 3P 200A MCCB المجهز بإطلاق إلكتروني يدعم التأخير الطويل، والتأخير القصير، والحماية الفورية ثلاثية المراحل. من خلال التحديد الدقيق لوقت التأخير القصير والقيمة الحالية، من الممكن ضمان التعاون الانتقائي الكامل مع قاطع الدائرة ذو المستوى الأدنى، وعزل الدائرة المعيبة فقط في حالة حدوث خطأ، وضمان استمرار إمداد الطاقة إلى أجزاء أخرى من النظام.
يمكن تعديل كل من إعدادات الحماية من الحمل الزائد الحراري المغناطيسي والإلكتروني، مما يسمح للمهندسين بمطابقة قدرة حمل تيار الكابل الفعلية وخصائص الحمل بدقة، وتجنب سوء التشغيل وتحسين تأثيرات الحماية.
يوفر قاطع الدائرة المقولب 3P 200A MCCB المخصص قدرة قصوى على كسر الدائرة القصيرة تصل إلى 35 كيلو أمبير إلى 50 كيلو أمبير، والتي يمكن أن تقطع بشكل موثوق أخطاء الدائرة القصيرة المحتملة في أنظمة التوزيع متوسطة الحجم وتحمي بشكل فعال المعدات الكهربائية الأولية والنهائية.
من السهل تركيب جهات الاتصال المساعدة، وجهات اتصال الإنذار، وإصدار التحويل، وإصدار الجهد المنخفض، وما إلى ذلك، لتلبية الاحتياجات المختلفة مثل إشارة الحالة، وجهاز التحكم عن بعد، وتشابك النظام.
في خزانة التوزيع لورشة المصنع، يعمل قاطع الدائرة MCCB 3P 200A كمفتاح التوزيع الرئيسي لمنطقة معينة أو خط إنتاج.
يتم استخدام قاطع الدائرة المقولب 3P 200A MCCB لتوصيل الشبكة وحماية معالجة المياه ومحطات الاتصالات الأساسية ومحطات الإخراج للعاكسات الكهروضوئية متوسطة الحجم.
| الإطار (أ) | SM50-250(NF-CV) | ||||||
| التصنيف الحالي في (أ) | 100、125、140、150、160、175、200、225、250 | ||||||
| الفولطية (الخامس) | تيار متردد 400 فولت | ||||||
| تصنيف جهد العزل (V) | تيار متردد 690 فولت | ||||||
| عدد الأعمدة | 3 | 4 | |||||
| قدرة كسر محدودة | C | S | H | C | S | H | |
| قدرة انقطاع الدائرة القصيرة (كيلو أمبير) AC400V | 18 | 30 | 50 | 18 | 30 | 50 | |
| تشغيل ماس كهربائى (كيلو أمبير) AC400V | 9 | 15 | 25 | 9 | 15 | 25 | |

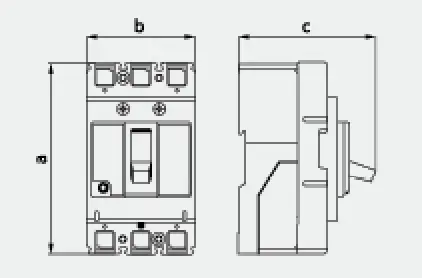

| صورة الملف الشخصي | |||||||
|
a | 165 | 165 | ||||
| b | 105 | 140 | |||||
| c | 90 | 90 | |||||

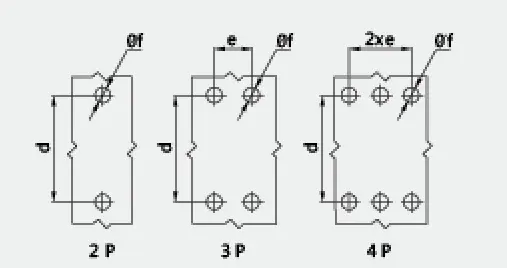

| صورة التركيب | |||||||
|
d | 126 | 126 | ||||
| e | 35 | 35 | |||||
| f | 5 | 5 | |||||
| حياة الآلة | 4000 | ||||||
| الحياة الكهربائية | 2000 | ||||||
| جهاز التشغيل الكهربائي (MD) | ● | ||||||
| مقبض دوار خارجي | ● | ||||||
| جهاز التعثر التلقائي | الحرارية المغناطيسية | ||||||
