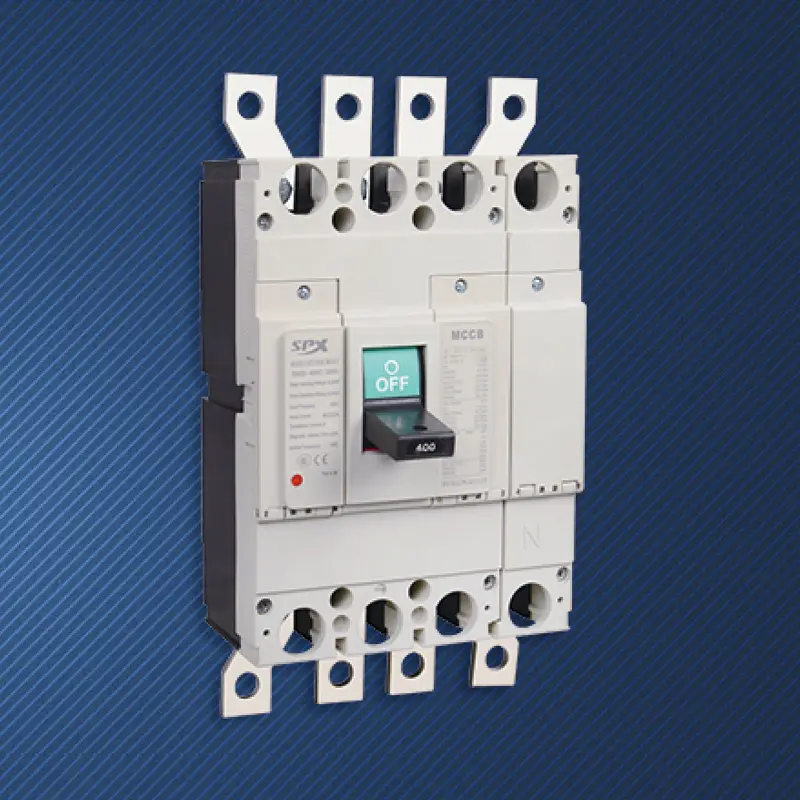

4P 350A قاطع الدائرة المقولب

في المباني الكبيرة أو المنشآت الصناعية التي تبلغ طاقتها الكهربائية عدة مئات من الكيلووات، تتزايد متطلبات التعقيد والسلامة لنظام التوزيع بشكل كبير. تم تصميم قاطع الدائرة المقولب 4P 350A المخصص من SPX خصيصًا لـ "المصدر" أو "الشريان الأورطي" لمثل هذه الأنظمة المعقدة. إنه يتجاوز وظيفة حماية واحدة ويتولى ثلاث مهام أساسية: قطع تيارات الأعطال، وإدارة التيارات التوافقية الناتجة عن الأحمال غير الخطية (مثل معدات تكنولوجيا المعلومات ومحولات التردد) التي تعود إلى الخط المحايد، وتوفير السلامة المطلقة والعزل الكهربائي الكامل أثناء الصيانة. إنها "قوة الاستقرار" التي تضمن التشغيل الآمن والمستقر للنظام حتى في ظل الأحمال الضخمة وغير المتوازنة والمتناغمة.

ميزة

في أنظمة الحمل غير الخطية ذات السعة العالية، سوف يتراكب التيار التوافقي الثالث على الخط المحايد، مما يجعل تياره يتجاوز بكثير تيار خط الطور. يتمتع القطب N لقاطع الدائرة المقولب 4P 350A بقدرات حماية من الحمل الزائد والدائرة القصيرة بنفس مستوى قطب الطور (350A)، والذي يمكن أن يعمل بشكل موثوق في هذا الموقف غير الطبيعي ويمنع السلك المحايد من الحرارة الزائدة واشتعال النيران بسبب الحمل الزائد على المدى الطويل. يعد هذا خطرًا أساسيًا على السلامة ولا يمكن حله بواسطة قاطع دائرة ثلاثي الأقطاب.
عند حدوث أي خطأ في التأريض أو دائرة كهربائية قصيرة، تحقق الأقطاب الأربعة فصلًا متزامنًا على مستوى المللي ثانية، ويتم عزل الدائرة المعيبة (بما في ذلك أسلاك N التي يحتمل أن تكون حية) تمامًا عن جانب مصدر الطاقة، مما يوفر أعلى مستوى من حماية السلامة للأفراد والمعدات، مع الامتثال الكامل للمتطلبات الصارمة للأجهزة الكهربائية المعزولة تمامًا في معايير IEC وGB.
مجهزة بوحدة تحرير إلكترونية، يمكنها ضبط معلمات الحماية بدقة لكل من الأقطاب الأربعة. تعد وظيفة الحماية من التأخير القصير لقواطع الدائرة المقولبة 4P 350A ذات الجودة العالية هي المفتاح لتحقيق التعثر الانتقائي الكامل للمستويات العلوية والسفلية، مما يضمن عزل الحد الأدنى فقط من النطاق في حالة حدوث خطأ؛ وفي الوقت نفسه، يمكنه مراقبة وتسجيل تيار كل مرحلة وخط محايد، مما يوفر دعم البيانات لتحليل جودة الطاقة وتتبع الأخطاء.
يعتمد تصميم إطار ذو سعة كبيرة، ويتميز بأداء ممتاز في تبديد الحرارة واستقرار حراري ديناميكي، ويمكنه تحمل تيار مستمر يبلغ 350 أمبير وصدمة كهربائية ذات دائرة قصر عالية الكثافة.
يمكنه دمج جهات الاتصال المساعدة ذات الأربعة أقطاب، وإشارات الإنذار، وأجهزة تحرير التحويلة/الجهد المنخفض، وآليات التشغيل الكهربائية، مما يحقق بسهولة المراقبة عن بعد، والتبديل التلقائي، والربط مع أنظمة إدارة المبنى.

طلب

يعمل قاطع الدائرة المقولب 4P 350A المخصص كقاطع الدائرة الكهربائية الوارد الرئيسي لأرضيات مركز البيانات تحت نظام إمداد الطاقة TN-S، مما يحمي ويعزل نظام توزيع الطاقة الذي يحتوي على عدد كبير من خزانات الخادم أحادية الطور، ويدير التوافقي الثالث بشكل فعال.
المفتاح الرئيسي الجانبي ذو الجهد المنخفض للمحولات في مراكز التسوق الكبيرة ومباني المكاتب الشاهقة والفنادق ذات النجوم يلبي متطلبات لوائح السلامة لعزل جميع الموصلات الحية.
يجب أن تستخدم الأماكن الرياضية والمسارح والمستشفيات المتخصصة والأماكن المهمة الأخرى ذات الأحمال المتعددة أحادية الطور قواطع دوائر مقولبة 4P 350A لخزائن التوزيع الرئيسية الخاصة بها لضمان السلامة والتوافق.
يوفر قاطع الدائرة المقولب 4P 350A حماية الطاقة وحماية التيار التوافقي للخط المحايد لورش اللحام الكبيرة وخطوط الإنتاج المزودة بمعدات محرك مركزية متغيرة التردد.

سلسلة SPX SM30-400 من قواطع الدائرة المقولبة MCCB

الإطار (أ)		SM30-400(NF-CW)						خصائص التشغيل
التصنيف الحالي في (أ)		250、300、315、350、400
الفولطية (الخامس)		تيار متردد 400 فولت
تصنيف جهد العزل (V)		تيار متردد 690 فولت
عدد الأعمدة		3			4
قدرة كسر محدودة		C	S	H	C	S	H
دائرة انقطاع الدائرة القصيرة (كيلو أمبير) AC400V		25	35	50	25	35	50
تشغيل ماس كهربائى (كيلو أمبير) AC400V		15	20	25	15	20	25
صورة الملف الشخصي
	a	258			258
	b	140			185
	c	153			153
صورة التركيب
	d	195			195
	e	45			45
	f	8			8
حياة الآلة		4000
الحياة الكهربائية		1500
جهاز التشغيل الكهربائي (MD)		●
مقبض دوار خارجي		●
جهاز التعثر التلقائي		الحرارية المغناطيسية
