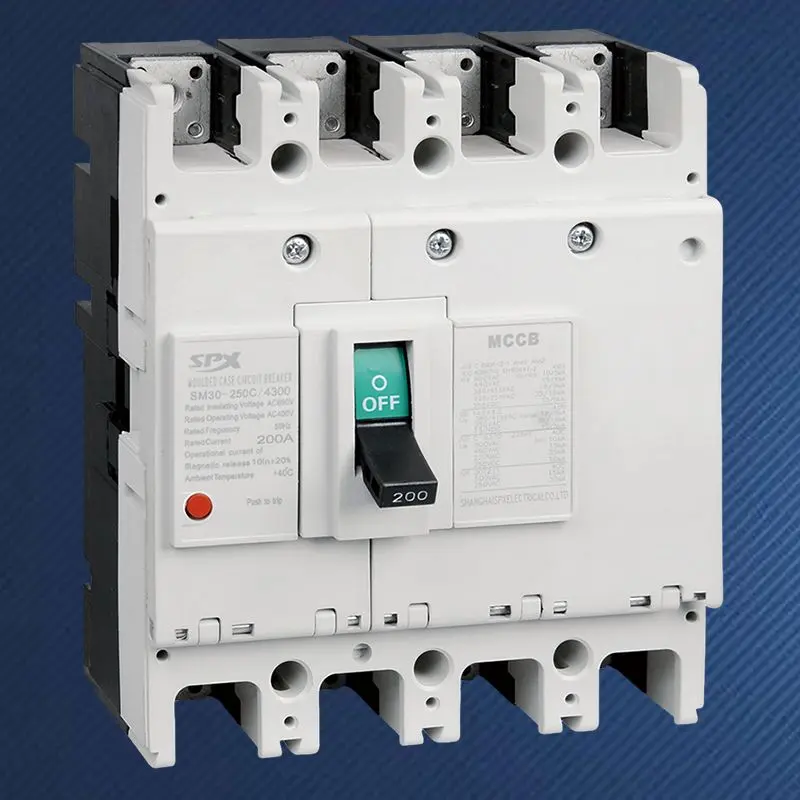

4P 200A قاطع الدائرة المقولب

في المباني التجارية الحديثة ومراكز البيانات والبيئات الصناعية التي تستخدم عددًا كبيرًا من الأحمال غير الخطية أحادية الطور، لم تعد قواطع الدائرة التقليدية ثلاثية الأقطاب قادرة على تلبية جميع متطلبات العزل الآمن. يكمن ميلاد قاطع الدائرة المقولب 4P 200A عالي الجودة SPX في تحقيق العزلة الكاملة والتحكم في الموصلات الحية. إنه لا يحمي الخطوط ثلاثية الطور فحسب، بل يستخدم أيضًا القطب الرابع المهم (القطب N) لفصل وعزل الخطوط المحايدة، وحل تلف المعدات بشكل أساسي، ومخاطر الحريق، ومخاطر الصدمات الكهربائية للأفراد الناجمة عن كهربة الخط المحايد، أو الانجراف المحتمل، أو تيارات الأعطال. إنه خيار استراتيجي لمعالجة جودة إمدادات الطاقة المعقدة ومتطلبات معايير السلامة العالية.

ميزة

في حالة قطع الاتصال، يمكنه قطع جميع أسلاك الطور والأسلاك المحايدة في وقت واحد، مما يوفر أعلى مستوى من ضمان السلامة لصيانة المعدات الخلفية وفحص الخط، مع الامتثال الكامل للمتطلبات الصارمة لسلامة العزل في أنظمة التأريض مثل TN-S وTT.
في الحالات التي تكون فيها الأحمال ثلاثية الطور غير متوازنة بشدة أو تكون التيارات التوافقية الثالثة كبيرة (مثل إضاءة LED الكبيرة، ومجموعات معدات تكنولوجيا المعلومات)، قد يحمل الخط المحايد تيارات غير طبيعية. يضمن قاطع الدائرة المقولب 4P 200A قطع الخطوط المحايدة وخطوط الطور بشكل متزامن في حالة التحميل الزائد أو أخطاء الدائرة القصيرة، مما يمنع الخط N من الحرارة الزائدة والتسبب في نشوب حريق.
في حالة فشل أي قطب (بما في ذلك القطب N)، سيتم ربط قاطع الدائرة بأربعة أقطاب لضمان عزل الدائرة المعيبة تمامًا.
يمكن تكوين وظيفة الحماية للقطب N وفقًا للمعايير ومتطلبات التطبيق، والمعروفة عمومًا بنوع الحماية الكاملة (مع نفس خصائص التيار المقنن والحماية مثل قطب الطور) أو النوع القابل للتعديل، للتكيف مع متطلبات تنسيق التأريض والحماية المختلفة للنظام.
عندما تكون مجهزة بأجهزة تحرير إلكترونية، يمكن استخدام إعدادات تأخير قصيرة دقيقة لتحقيق التنسيق الانتقائي الكامل مع معدات الحماية ذات المستوى الأدنى ذات الثلاثة أو الأربعة أقطاب، مما يضمن استمرارية إمداد الطاقة.
يأخذ التصميم واختيار المواد لقاطع الدائرة المقولب 4P 200A عالي الجودة في الاعتبار إمكانية وجود تيارات توافقية عالية الترتيب في الخط المحايد، مما يضمن الاستقرار على المدى الطويل أثناء التشغيل.
يستخدم قاطع الدائرة المتين 4P 200A مواد التلامس وأنظمة إطفاء القوس وإطارات العزل من نفس درجة MCCBs ثلاثية الأقطاب عالية الجودة، مما يضمن المتانة الميكانيكية والكهربائية في ظل التشغيل المتزامن بأربعة أقطاب.

طلب

يعمل قاطع الدائرة المقولب 4P 200A الموجود في المخزون كقاطع الدائرة الرئيسي الوارد لمراكز التسوق الكبيرة ومباني المكاتب والفنادق تحت نظام TN-S، مما يلبي لوائح السلامة التي تتطلب المفتاح الرئيسي لفصل جميع الموصلات الحية.
توفير حماية للخطوط الواردة وحماية متزامنة للخطوط المحايدة لخزائن الأعمدة في غرف الكمبيوتر مع عدد كبير من الخوادم أحادية الطور التي تسبب اختلالًا خطيرًا ثلاثي الطور وتشويهًا توافقيًا.
تم تصميم المفتاح الرئيسي لتوزيع الطاقة في غرف العمليات بالمستشفيات والمختبرات وأنظمة الإضاءة والصوت الكبيرة لمنع ارتفاع درجة الحرارة الناتج عن تراكب التوافقي الثالث على الخط المحايد.
يمكن لقواطع الدائرة المقولبة 4P 200A، باعتبارها جهاز حماية المستوى العلوي لمفتاح نقل الطاقة المزدوج (ATSE)، أيضًا عزل الخط المحايد تمامًا عند التبديل بين مصدرين للطاقة، وتجنب الاتصال المتوازي العرضي للخطوط المحايدة في أنظمة مختلفة.

سلسلة SPX SM30-250 من المعلمة المغناطيسية الحرارية MCCB

الإطار (أ)		SM30-250(NF-CW)						خصائص التشغيل
التصنيف الحالي في (أ)		100、125、140、150、160、175、200、225、250
الفولطية (الخامس)		تيار متردد 400 فولت
تصنيف جهد العزل (V)		تيار متردد 690 فولت
عدد الأعمدة		3			4
قدرة كسر محدودة		C	S	H	C	S	H
قدرة مقاطعة الدائرة القصيرة (كيلو أمبير) AC400V		18	30	50	18	30	50
تشغيل ماس كهربائى (كيلو أمبير) AC400V		9	15	25	9	15	25
صورة الملف الشخصي
	a	165			165
	b	105			140
	c	90			90
صورة التركيب
	d	126			126
	e	35			35
	f	5			5
حياة الآلة		4000
الحياة الكهربائية		2000
جهاز التشغيل الكهربائي (MD)		●
مقبض دوار خارجي		●
جهاز التعثر التلقائي		الحرارية المغناطيسية

منظر أمامي
