في سياق معايير السلامة الكهربائية الحديثة الصارمة بشكل متزايد، تتطلب المزيد والمزيد من سيناريوهات التطبيق العزل الكامل والحماية لجميع الموصلات الحية، بما في ذلك الأسلاك المحايدة. إن قاطع الدائرة المقولب 4P 250A 200A عالي الجودة الخاص بمصنع SPX هو ممارسة هندسية في إطار هذا المفهوم الأساسي. يتم نشره خصيصًا على الدوائر الحرجة ذات الأحمال غير المتوازنة ثلاثية الطور، أو المكونات التوافقية الكبيرة، أو حيث يلزم عزل أربعة أقطاب وفقًا للوائح. هذه السلسلة ليست مجرد جهاز وقائي، ولكنها أيضًا التزام رسمي بامتثال النظام، وسلامة التشغيل والصيانة، والقدرة على التكيف مع الأحمال، مما يضمن دخول الطاقة بشكل آمن ومأمون من المنشآت التجارية متوسطة الحجم إلى التطبيقات الصناعية المتطورة.
تغطي المواصفات 200A و250A بدقة متطلبات سعة التوزيع متوسطة الحجم السائدة والتي تتراوح من 100 كيلووات إلى 125 كيلووات تقريبًا (نظام 400 فولت). يعد قاطع الدائرة المقولب 4P 250A 200A هو الخيار الأنسب لصناديق التوزيع الأرضية، وإمدادات الطاقة لمجموعة المعدات الكبيرة، وخزائن أعمدة مركز البيانات، والسيناريوهات الأخرى.
يمكن للمستخدمين اختيار النموذج الأكثر ملاءمة بناءً على الحساب الدقيق لتيار الحمل، وتجنب التكلفة وإهدار المساحة الناتج عن "جر حصان كبير لسيارة صغيرة"، وتحقيق التوازن الأمثل بين فوائد الحماية وفوائد الاستثمار.
عندما يتسبب عدد كبير من الأحمال غير الخطية أحادية الطور (مثل خوادم تكنولوجيا المعلومات وإضاءة LED) في تداخل التوافقي الثالث على الخط المحايد، فإن قدرة الحماية الحالية الكاملة للقطب N لقاطع الدائرة المقولب 4P 250A 200A يمكن أن تمنع خطر الحريق الخفي والخطير الناتج عن التسخين الزائد للخط المحايد.
أثناء الصيانة أو الإصلاح، ومن خلال فصل قاطع الدائرة الكهربائية هذا، يمكن تحقيق العزل المتزامن والمطلق لجميع الموصلات الحية (L1، L2، L3، N)، مما يخلق بيئة كهربائية آمنة تمامًا للمشغلين ويلبي المتطلبات الإلزامية لسلامة العزل في TN-S والأنظمة الأخرى.
أي قطب (بما في ذلك القطب N) يكتشف خطأ في الدائرة القصيرة أو الحمل الزائد سوف يؤدي إلى فصل فوري متزامن بأربعة أقطاب، مما يضمن عزل الخطأ تمامًا ومنع تصاعد الحادث.
بصفته قاطع دائرة التوزيع الرئيسي للأرضيات القياسية لمباني المكاتب ومتاجر البيع بالتجزئة الكبيرة ضمن نظام TN-S، فإنه يلبي لوائح السلامة ويحمي الأحمال المختلطة من الإضاءة والمقابس.
يوفر مفتاح الإدخال الخاص بخزانة رأس العمود في مركز البيانات متوسط الحجم الطاقة لخزائن الخادم النهائية ويدير التيار التوافقي للخط المحايد الناتج عن أحمال تكنولوجيا المعلومات.
تحتوي حماية مصدر الطاقة الواردة في مركز التحكم لخط الإنتاج الآلي على أحمال مختلطة مثل المحركات (ثلاثية الطور) وأجهزة التحكم (أحادية الطور) على خط الإنتاج.
| الإطار (أ) | SM50-250(NF-CV) | ||||||
| التصنيف الحالي في (أ) | 100、125、140、150、160、175、200、225、250 | ||||||
| الفولطية (الخامس) | تيار متردد 400 فولت | ||||||
| تصنيف جهد العزل (V) | تيار متردد 690 فولت | ||||||
| عدد الأعمدة | 3 | 4 | |||||
| قدرة كسر محدودة | C | S | H | C | S | H | |
| قدرة انقطاع الدائرة القصيرة (كيلو أمبير) AC400V | 18 | 30 | 50 | 18 | 30 | 50 | |
| تشغيل ماس كهربائى (كيلو أمبير) AC400V | 9 | 15 | 25 | 9 | 15 | 25 | |

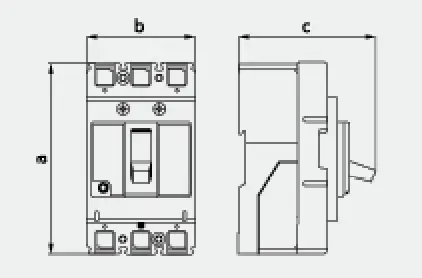

| صورة الملف الشخصي | |||||||
|
a | 165 | 165 | ||||
| b | 105 | 140 | |||||
| c | 90 | 90 | |||||

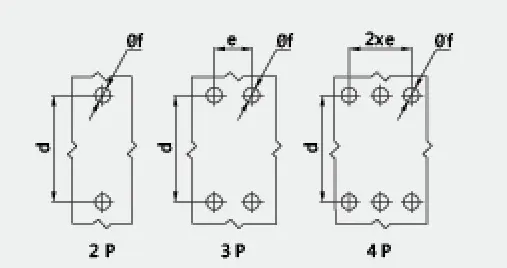

| صورة التركيب | |||||||
|
d | 126 | 126 | ||||
| e | 35 | 35 | |||||
| f | 5 | 5 | |||||
| حياة الآلة | 4000 | ||||||
| الحياة الكهربائية | 2000 | ||||||
| جهاز التشغيل الكهربائي (MD) | ● | ||||||
| مقبض دوار خارجي | ● | ||||||
| جهاز التعثر التلقائي | الحرارية المغناطيسية | ||||||
