تبديل موصل التيار المتردد

عندما تحتاج عملية التشغيل والإيقاف البسيطة إلى أن تتمتع بروح "الأتمتة"، يصبح مفتاح موصل التيار المتردد المخصص من SPX Electric خيارًا لا مفر منه. إنه ليس مفتاحًا يدويًا عاديًا، ولكنه محطة ذكية لتنفيذ الطاقة يمكنها الاستجابة للتعليمات الضعيفة من الأزرار أو أجهزة الاستشعار أو PLCs أو المعالجات الدقيقة وتدفع مئات الأمبيرات من التيار. إن وجودها يجعل التحكم المركزي والتشابك التلقائي والجدولة عن بعد أمرًا ممكنًا.

لماذا هو جسر حاسم بين القيادة والسلطة؟

1. الجوهر: استخدام "التيار الصغير" للتحكم بأمان في "التيار الكبير"
يكمن جوهر تصميم مفتاح موصل التيار المتردد في القوة المغناطيسية الناتجة عن الملف الكهرومغناطيسي (تيار التحكم في مستوى الملي أمبير)، والذي يدفع الاتصالات الميكانيكية (القادرة على حمل مئات الأمبيرات من تيار الطاقة) للتحرك. يضمن هذا العزل الكهربائي الموثوق أن يكون الأفراد الموجودون في جانب التحكم بالجهد المنخفض معزولين تمامًا عن الأجهزة المنطقية الدقيقة، وعن المخاطر الموجودة على جانب الطاقة ذات الجهد العالي.
للمفاتيح اليدوية وقواطع الدائرة حدود مادية من حيث التيار وتردد التشغيل والسلامة. تم تصميم مفتاح الموصل لمهام التشغيل والإيقاف ذات التردد العالي والتيار العالي وعن بعد، مما يملأ الفجوة بين منطق التحكم والأحمال القوية.

2. الوظيفة: محور من "التحكم في النقطة" إلى "التحكم في النظام"
يمكن لزر صغير مثبت في غرفة التحكم أو نقطة إخراج PLC التحكم في المعدات الكبيرة في ورشة عمل بعيدة من خلال موصل، مما يحقق أذونات التحكم المركزية والممتدة.
من خلال الأسلاك المرنة لمفتاح موصل التيار المتردد لجهات الاتصال المساعدة المفتوحة/المغلقة عادةً، يمكن تحقيق المنطق الكهربائي الكلاسيكي مثل القفل الذاتي والتشابك والتشغيل المتسلسل بسهولة، مما يشكل أساس الأجهزة لدوائر التحكم المعقدة في السلامة.

كميزة واجهة لمكونات النظام:
تقبل أطراف الملف جهد التحكم القياسي (مثل DC24V، AC220V)، لتصبح "لغة" عالمية للتكامل السلس مع وحدات التحكم المختلفة (PLC، المرحلات، الموقتات).
توفر جهة الاتصال المساعدة تعليقات الحالة المادية في الوقت الفعلي (تشغيل أو إيقاف) لجسم المفتاح، والتي يمكن إرسالها مرة أخرى إلى ضوء المؤشر أو وحدة التحكم أو نظام المراقبة العلوي لتشكيل حلقة تحكم.

طلب

مفتاح موصل التيار المتردد الموجود في المخزون، باعتباره "اليد والقدم" لـ PLC، يتحكم بشكل مباشر في بدء وإيقاف محرك الناقل، ومحرك المحطة الهيدروليكية، ومصدر الطاقة اليدوي الميكانيكي، وما إلى ذلك، وهو المنفذ المباشر لإيقاع الإنتاج.

في خزانة التوزيع، يمكن تحقيق التحكم المركزي أو عن بعد أو التلقائي لمضخات المياه المتعددة والمراوح والضواغط وغيرها من المعدات، ويمكن دمج واقيات التحميل الزائد (المرحلات الحرارية) بسهولة لتشكيل مشغلات المحرك.

التحكم تلقائيًا في إمداد الطاقة لوحدات الهواء النقي الكبيرة وأبراج التبريد ودوائر الإضاءة وغيرها من المعدات وفقًا للبرامج الزمنية أو إشارات الاستشعار، مما يحقق الحفاظ على الطاقة والإدارة الذكية.

في دائرة السلامة، يعمل مفتاح موصل التيار المتردد كمشغل مهم يقوم على الفور بقطع إمداد الطاقة عن الجهاز عند الضغط على زر التوقف في حالات الطوارئ أو فتح باب الأمان، مما يوفر أعلى مستوى من الحماية عند إيقاف التشغيل بشكل آمن.

مفتاح الاختيار

لتحديد مفتاح موصل التيار المتردد الصحيح، من الضروري مطابقة معلمات التطبيق الخاصة به بدقة على أنها "المفتاح":

جهد التحكم والطاقة: يجب أن يتطابق جهد الملف مع مصدر طاقة التحكم؛ يجب ألا يكون الجهد المقنن لجهة الاتصال الرئيسية أقل من جهد الخط.

تردد التشغيل: بالنسبة لعمليات إيقاف التشغيل المتكررة (مثل تطبيقات الركض والمؤازرة)، من الضروري اختيار نموذج بتيار مقدر أعلى أو تردد تشغيل عالي تمت معايرته بشكل خاص.

معلمة تبديل قواطع التيار المتردد SPX

الإطار (أ)			إس إس-N35
كيلوواط/حصان (AC-3) الطاقة المستردة (AC-3) IEC60947-4		220 فولت	11/15
		380 فولت	18.5/25
التيار المتردد (AC-3) GB14048.4		220 فولت	42
		380 فولت	44
تيار التسخين المعاد (أ)			60
الجهد المعزول (V)			660
جهة الاتصال المساعدة AC-15	اتصال	معيار	2NO+2NC
	التيار المتردد (أ)	220 فولت	1.6
		380 فولت	0.95
الحياة الكهربائية			80
الحياة الميكانيكية			500

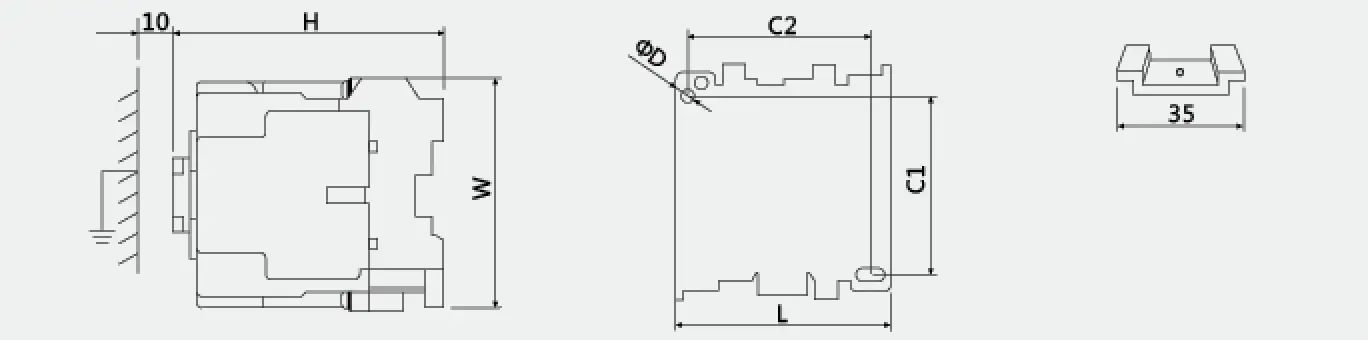

البعد التفصيلي والتثبيت
			يكتب	L	W	H	ج1	ج2	د
			إس إس-N35	75	89	91	58	54	4.5
