موصل 65A لوحدة تكييف الناقل

إن موصل 65A عالي الجودة لوحدة تكييف الهواء الحاملة الذي تنتجه شركة SPX Electric Factory هو جهاز تحويل تلقائي يستخدم المبادئ الكهرومغناطيسية للتحكم في الدوائر. إنه يقود حركات التلامس الميكانيكية من خلال تيارات صغيرة (كهربة الملف تولد مجالًا مغناطيسيًا) لتحقيق تشغيل وإيقاف الدوائر الرئيسية ذات التيار العالي. يتضمن هيكلها الأساسي النظام الكهرومغناطيسي (الملف، قلب الحديد)، نظام الاتصال (جهة الاتصال الرئيسية تحمل تيارًا عاليًا، يتم استخدام الاتصال المساعد لدائرة التحكم)، وجهاز إطفاء القوس (يزيل القوس). مناسبة لسيناريوهات مثل إيقاف تشغيل المحرك، والتحكم في الإضاءة، وإدارة طاقة المعدات الصناعية، وما إلى ذلك، فهي تتميز بخصائص السلامة والموثوقية، وقدرة التشغيل المتكررة القوية، وعزل دوائر الجهد العالي والمنخفض. وهو عنصر تنفيذ رئيسي في أنظمة التحكم الآلي.

تقنية الأسلاك: قم بتوصيل جهة الاتصال المفتوحة عادةً لزر البدء بالتوازي مع جهة الاتصال المساعدة المفتوحة عادةً لجهة الاتصال 65A لوحدة التيار المتردد للحامل، وقم بتشغيل جهة الاتصال، وأغلق جهة الاتصال المساعدة المفتوحة عادةً. من خلال إمداد الملف بالطاقة بشكل مستمر من خلال النقطة المساعدة المفتوحة عادة، يتم تشكيل القفل الذاتي. يؤدي الضغط على زر التوقف الأحمر إلى فقدان الموصل للطاقة.

التركيب والصيانة

قبل التثبيت، يحتاج الفحص إلى التأكد مما إذا كانت البيانات الفنية الخاصة بموصل 65A المخصص لوحدة التيار المتردد الناقل تلبي المعايير، مثل الجهد المقنن والتيار وتردد التشغيل وما إلى ذلك. ومن الضروري أيضًا التحقق مما إذا كان المظهر تالفًا، وما إذا كان الإجراء مرنًا، وقياس قيمة مقاومة التيار المستمر وقيمة مقاومة العزل للملف. يجب أن يكون موضع التثبيت عموديًا، مع ميل لا يزيد عن 5 درجات، ويجب أن يكون جانب واحد من فتحة تبديد الحرارة في الاتجاه الرأسي. عند تركيب الأسلاك، تجنب سقوط أجزاء مثل البراغي والغسالات والموصلات، مما قد يتسبب في توقف موصل التيار المتردد أو حدوث ماس كهربائي. بعد التثبيت، من الضروري التحقق مما إذا كانت الأسلاك صحيحة. عندما لا تكون جهة الاتصال الرئيسية مكهربة، يجب تشغيلها وإيقاف تشغيلها عدة مرات للتحقق مما إذا كان هناك ضوضاء بعد عمل جهة الاتصال الرئيسية وجاذبية القلب الحديدي. ولا يمكن استخدامه إلا بعد التأكد من عدم وجود خطأ. لا يجوز توصيل موصل التيار المتردد بمصدر طاقة التيار المستمر، وإلا فإنه سيحرق الملف

معلمة المقاولين المغناطيسي SPX AC

الإطار (أ)			إس إس-T65
كيلوواط/حصان (AC-3) الطاقة المستردة (AC-3) IEC60947-4		220 فولت	18.5/22
		380 فولت	30/45
التيار المتردد (AC-3) GB14048.4		220 فولت	68
		380 فولت	65
تيار التسخين المعاد (أ)			100
الجهد المعزول (V)			690
جهة الاتصال المساعدة AC-15	اتصال	معيار	2NO+2NC
	التيار المتردد (أ)	220 فولت	1.6
		380 فولت	0.95
الحياة الكهربائية			65
الحياة الميكانيكية			300

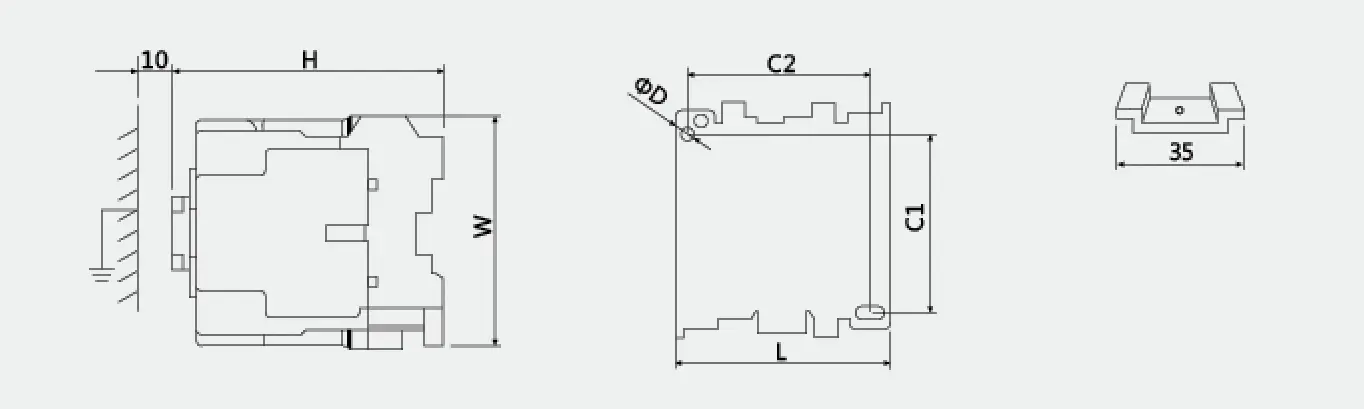

البعد التفصيلي والتثبيت
			يكتب	L	W	H	ج1	ج2	د
			إس إس-T65	88	103	105	75	70	5.5
