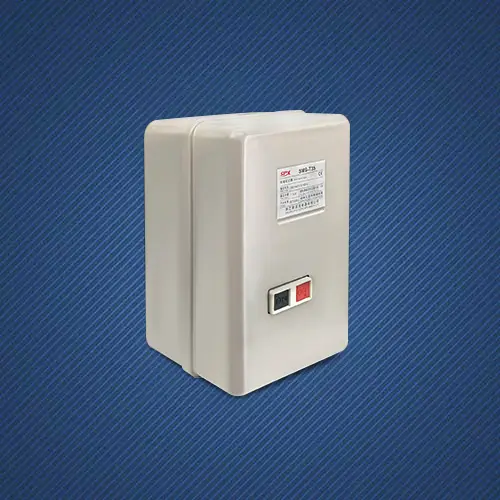

عند المعدات ونقطة البداية لخط الإنتاج، يحتاج المشغل إلى "مفتاح طاقة" يمكنه التحكم بشكل مباشر وآمن في مصير المحرك دون الاعتماد على الخزانات الكهربائية المعقدة. تم إنشاء مفتاح تشغيل المحرك المغناطيسي المتين SPX لهذا الغرض. إنه يكثف نظام التحكم المقسم التقليدي "زر/مفتاح + موصل + واقي" في لوحة تشغيل متكاملة قوية وبديهية. هذا ليس مجرد مفتاح، ولكنه أيضًا محطة تحكم محلية في الطاقة مع وظائف حماية مدمجة، مما يمنح المشغل التحكم المباشر الأكثر كفاءة وأمانًا.
يمكن تشغيل الأزرار المدمجة المقاومة للماء والغبار (التشغيل/الإيقاف) أو المفاتيح الدوارة (التشغيل/الإيقاف)، مع تحديد واضح ومنطق تشغيل بسيط ومباشر، بأمان دون معرفة كهربائي محترف.
يلمس المشغل فقط لوحة التحكم الآمنة ذات الجهد المنخفض، وجميع المكونات ذات الجهد العالي محاطة بالكامل بغلاف معدني قوي أو غلاف بلاستيكي هندسي، مع توفير خيار زر التوقف في حالات الطوارئ (رأس الفطر). في حالة الطوارئ، يمكن إيقاف الآلة بنقرة واحدة، مع مراعاة لوائح السلامة.
يتمتع الغلاف عادةً بمستوى عالٍ من الحماية (مثل IP55 وIP65)، والذي يمكنه مقاومة الغبار ورذاذ الماء وبقع الزيت. يعتبر مفتاح تشغيل المحرك المغناطيسي مناسبًا للبيئات القاسية مثل ورش العمل والأماكن الخارجية ومناطق التنظيف.
يلغي الحاجة إلى كابلات تحكم طويلة متعددة النواة من لوحة التحكم إلى خزانة التحكم، لا يتطلب مفتاح تشغيل المحرك المغناطيسي سوى توصيل أسلاك الطاقة والمحرك، مما يوفر أكثر من 50% من تكاليف الأسلاك والتركيب.
يتيح صندوق التحكم الموجود بجانب الماكينة لضواغط الهواء ومضخات المياه والمراوح والخلاطات وغيرها من المعدات للمشغلين البدء والتوقف في الموقع ومراقبة حالة المعدات.
تعمل محطة التحكم في البداية للأحزمة الناقلة، والمصاعد، والمغذيات على تسهيل التحكم المباشر بواسطة موظفي تسليم المواد.
مقابض التحكم للرافعات الكهربائية والمحطات الهيدروليكية المتنقلة وآلات التنظيف لتحقيق الحركة المتزامنة للمعدات والتحكم.
مضخات الري الزراعية، ومعدات معالجة مياه الصرف الصحي، وآلات البناء، يتمتع مفتاح تشغيل المحرك المغناطيسي بمستوى عالٍ من الحماية ضد الرياح والأمطار والغبار.

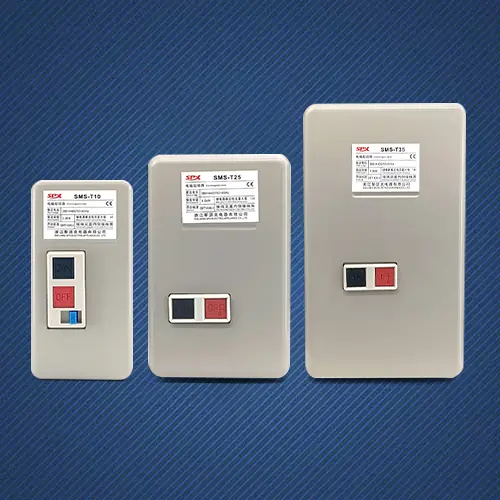

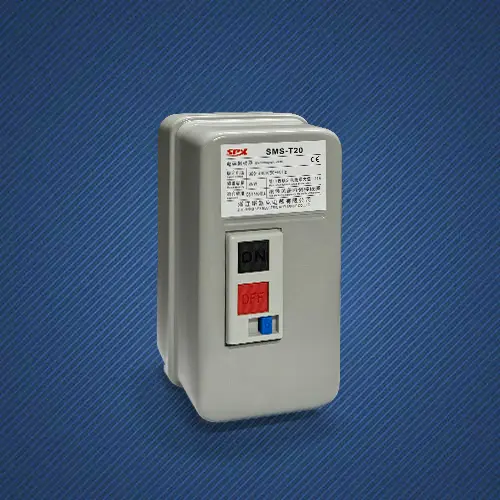

| الإطار (أ) | SMS-T10/12 | SMS-T20 | SMS-T21 | SMS-T25 | SMS-T35 | |||||
| KWIHP(AC-3) الطاقة الاحتياطية (AC-3)EC60947-4 | 220 فولت | 2.2/3 | 4/5.5 | 4/5.5 | 5.5/7.5 | 7.5/10 | ||||
| 380 فولت | 2.7/3.5 | 7.5/10 | 7.5/10 | 7.5/10 | 15/20 | |||||
| التيار المتردد (AC-3) GB14048.4 | 220 فولت | 11/13 | 20 | 20 | 26 | 35 | ||||
| 380 فولت | 7/9 | 20 | 20 | 25 | 32 | |||||
| تيار التسخين المعاد (أ) | 20 | 32 | 50 | 60 | ||||||
| الجهد المعزول (V) | 660 | |||||||||
| جهة اتصال مساعدةAC-15 | اتصال | معيار | 1NO | 1NO+1NC | 2NO+2NC | |||||
| التيار المتردد (أ) | 220 فولت | 1.6 | ||||||||
| 380 فولت | 0.95 | |||||||||
| تصنيف الكهربائية | IP30 | |||||||||
| الحياة الميكانيكية | 1000 | 500 | ||||||||
| البعد التفصيلي والتثبيت |
|
|
||||||||
| يكتب | L | W | H1 | H2 | ج1 | ج2 | ||||
| S3-20/21 | 106 | 170 | 110 | 115 | 140 | 76.0 | ||||
| S3-25/35 | 136 | 225 | 110 | 130 | 165 | 95 | ||||
