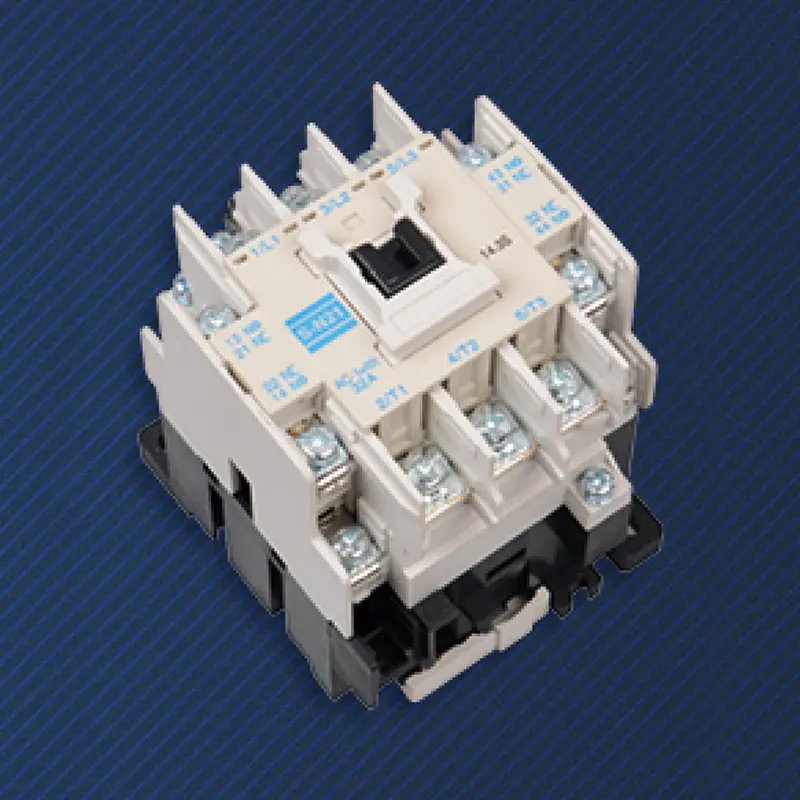

المقاولين المغناطيسي AC

وصف المنتج

يعد الموصل المغناطيسي AC عالي الجودة الذي تصنعه شركة SPX Electric نقطة البداية المادية لجميع عناصر التحكم في التشغيل الآلي. بعد أن يصدر PLC الأمر، يكمل موصل التيار المتردد الكهرومغناطيسي قفزة حاسمة من إشارات التحكم الضعيفة إلى محرك كهربائي قوي قبل أن يدور المحرك فعليًا. إنه ليس العنصر الأكثر تعقيدًا، ولكنه منفذ موثوق لا يمكن استبداله ويعتمد عليه في أنظمة الطاقة الصناعية.
من خلال تشغيل الاتصالات الميكانيكية مع القوة الكهرومغناطيسية، يتم إنشاء عزل كهربائي كامل بين ملف التحكم (جانب الجهد المنخفض) والدائرة الرئيسية (جانب التيار العالي الجهد العالي). يؤدي هذا بشكل أساسي إلى تجنب خطر دخول الجهد العالي إلى نظام التحكم، مما يضمن سلامة الأفراد والمعدات الحساسة مثل PLCs.
عادةً ما يكون الإجراء الميكانيكي لنقطة الاتصال مصحوبًا بصوت "نقر" واضح ومسموع، وتحتوي معظم المنتجات على نافذة مؤشر موضعي مرئي، مما يوفر تعليقات مباشرة وموثوقة للحالة البدنية.
يمكن أن يصل التيار في لحظة بدء تشغيل المحرك إلى 5-8 أضعاف القيمة المقدرة. يمكن لوصلات السبائك الفضية المصممة خصيصًا للموصلات الكهرومغناطيسية وإجراءات إغلاقها السريعة أن تتحمل مثل هذه الزيادات الحالية الشديدة، والتي تعد حلقة ضعيفة في العديد من مكونات المفاتيح الإلكترونية.
عندما يتم فصل جهة الاتصال، سيتم تشكيل فجوة واضحة لعزل الهواء، وبعد ذلك سيتم قطع جانب التحميل وجانب الطاقة تمامًا دون خطر تسرب التيار، مع تلبية لوائح السلامة الصارمة لصيانة انقطاع التيار الكهربائي.
يتمتع الهيكل الكهرومغناطيسي والميكانيكي الأساسي للموصل المغناطيسي AC بتحمل قوي لدرجة الحرارة والرطوبة والغبار وبعض تقلبات الجهد. وفي البيئات الصناعية القاسية، عادة ما تتفوق موثوقيتها على الأجهزة الإلكترونية النقية المعقدة.
بعد ملايين من العمر الميكانيكي، يصبح تآكل الموصل المغناطيسي للتيار المتردد (مثل تآكل التلامس) أمرًا متوقعًا وتدريجيًا، مما يجعل من السهل تطوير خطط الصيانة الوقائية وتجنب الأعطال الكارثية المفاجئة.

كيف تعمل المكونات الأساسية معًا

1. النظام الكهرومغناطيسي (مصدر القيادة):
الملف: يقبل جهد التحكم (مثل 24V AC/DC، 220V AC) ويحول الطاقة الكهربائية إلى مجال مغناطيسي.
قلب الحديد الساكن من النوع E ونواة الحديد الديناميكي: بعد تنشيط الملف، فإنه يولد قوة مغناطيسية لجذب قلب الحديد الديناميكي. تم تصميم حلقة الدائرة القصيرة المدمجة خصيصًا للتخلص من الاهتزاز والضوضاء الناتجة عن عبور التيار المتردد الصفري، مما يضمن شفطًا هادئًا وسلسًا في بيئات التيار المتردد.

2. نظام الاتصال (وحدة التنفيذ):
جهة الاتصال الرئيسية (مفتوحة عادة): مصنوعة من مواد أساسها الفضة (مثل أكسيد الكادميوم الفضي) وهي مقاومة للحام ولها مقاومة اتصال منخفضة، وقادرة على حمل تيارات عالية في الدائرة الرئيسية.
جهة الاتصال المساعدة: ترتبط ميكانيكيًا بجهة الاتصال الرئيسية، وتستخدم للتحكم في القفل الذاتي للدائرة، أو ردود الفعل للإشارة أو التشابك، وعادةً ما يكون ذلك بتصميم معياري يمكن دمجه بمرونة.

3. نظام الإطفاء بالقوس الكهربائي (حارس السلامة):
عند كسر التيارات العالية، سوف تحدث أقواس درجة حرارة عالية بين جهات الاتصال. يستخدم الموصل المغناطيسي AC غطاء إطفاء قوس شبكي معدني لقطع القوس وتبريده وإطفائه بسرعة، مما يحمي نقاط الاتصال من التآكل ويمنع الحوادث الناجمة عن تطاير القوس للخارج.

طلب

يعد موصل التيار المتردد المغناطيسي جهازًا قياسيًا للتحكم في التكوين لجميع محركات التشغيل المباشر عبر الإنترنت وبدء تشغيل دلتا النجم ومحركات إخراج التشغيل الناعمة.
يتم استخدام موصل التيار المتردد المغناطيسي للتحكم في الأحمال مثل أنابيب التدفئة الكهربائية الكبيرة والأفران الصناعية ومجموعات الإضاءة وغيرها التي تتطلب تشغيل/إيقاف متكرر.
وحدة التنفيذ الرئيسية في مفتاح النقل التلقائي (ATS): المسؤولة عن التوصيل الفعلي أو فصل خط إمداد الطاقة أثناء تبديل مصدرين للطاقة.

يتم توصيل أو فصل دائرة الطاقة الرئيسية للمعدات مثل الرافعات والضواغط وآلات الصب.

معلمة موصل وحدات التيار المتردد المنزلية SPX

الإطار (أ)			إس إس-N21
كيلوواط/حصان (AC-3) الطاقة المستردة (AC-3) IEC60947-4		220 فولت	5.5/7.5
		380 فولت	11/15
التيار المتردد (AC-3) GB14048.4		220 فولت	22
		380 فولت	22
تيار التسخين المعاد (أ)			32
الجهد المعزول (V)			660
جهة الاتصال المساعدة AC-15	اتصال	معيار	2NO+2NC
	التيار المتردد (أ)	220 فولت	1.6
		380 فولت	0.95
الحياة الكهربائية			100
الحياة الميكانيكية			500

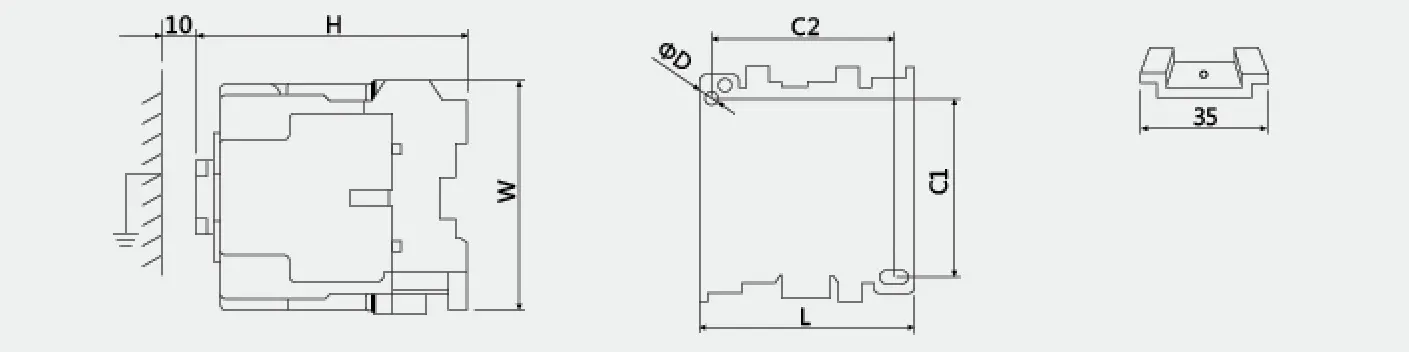

البعد التفصيلي والتثبيت
			يكتب	L	W	H	ج1	ج2	د
			إس إس-N21	63	81	81	60	54	4.5
