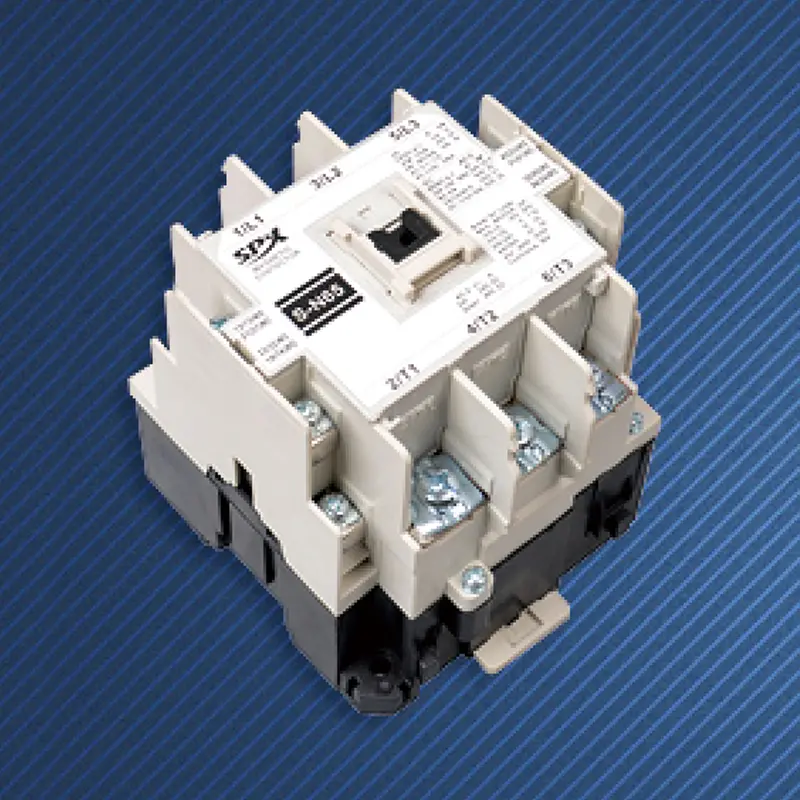

وحدة تكييف الهواء موصل التيار المتردد

إن وحدة تكييف الهواء ذات موصل التيار المتردد المخصصة من مصنع SPX Electric ليست تطبيقًا بسيطًا لموصل عالمي. إنه جهاز تبديل كهرومغناطيسي يتم تعريفه بشكل احترافي من حيث العمر الكهربائي، وقدرة القطع، وبنية الحجم بناءً على خصائص عمل ضواغط تكييف الهواء (خاصة الضواغط المغلقة مع حماية التحميل الزائد لإعادة الضبط التلقائي) ومحركات المروحة.

الميزات والمزايا

تتوافق وحدة تكييف الهواء ذات موصل التيار المتردد عالية الجودة بشكل صارم مع معايير فئة الاستخدام AC-8a (المحركات الكهربائية في ضواغط التبريد محكمة الغلق) أو AC-7a (أحمال المحرك الكهربائي للأغراض المنزلية وما شابه ذلك)، مما يعني أن عمرها الكهربائي وظروف اختبار قدرة التشغيل/الإيقاف تحاكي تمامًا ظروف العمل الحقيقية لضواغط تكييف الهواء.
يغطي تيار العمل المقدر المشترك 30 أمبير إلى 45 أمبير، ويتوافق جهد التشغيل مع أنظمة تكييف الهواء أحادية الطور (208-240 فولت) أو ثلاثية الطور (حتى 660 فولت)، والتي يمكنها تلبية متطلبات طاقة الضاغط بشكل مباشر لمعظم مكيفات الهواء المنزلية والتجارية.
يتم تصنيع نقاط الاتصال الرئيسية عمومًا من سبائك الفضة أو مواد سبائك الفضة، والتي تتمتع بموصلية ممتازة، ومقاومة للتآكل القوسي، ومقاومة اللحام، مما يضمن اتصالًا مستقرًا حتى عند تعرضها بشكل متكرر لتيارات زيادة بدء تشغيل الضاغط.
اعتماد تصميم ثلاثي الأبعاد مع تخطيط علوي وسفلي، الجزء العلوي عبارة عن نظام اتصال مزدوج نقطة الانكسار للجسر المباشر، والجزء السفلي عبارة عن نظام كهرومغناطيسي. الهيكل مدمج وسهل التركيب في صندوق التحكم في تكييف الهواء بمساحة محدودة.
يمكن لغرفة إطفاء القوس الكهربائي المدمجة أو شبكة إطفاء قوس التماس الطولي أن تبرد وتطفئ القوس المتولد بسرعة عند كسر التيار، مما يحمي بشكل فعال جهات الاتصال ويمنع التداخل مع إشارات التحكم الحالية الضعيفة الأخرى.
القدرة على التكيف البيئي الصارم: يتم تحديد ظروف الاستخدام بوضوح، مثل نطاق درجة حرارة الهواء المحيط (عادة -5 ℃ إلى +50 ℃)، والارتفاع (≥ 2000 م)، ومستوى التلوث، وفئة التثبيت (عادة الفئة III)، لضمان التشغيل المستقر في درجات الحرارة العالية، والرطوبة العالية، وبيئات الاهتزاز التي قد تواجهها وحدة تكييف الهواء الخارجية.
من أجل سهولة التركيب في الموقع، غالبًا ما يتم توفير طريقتين رئيسيتين لتوصيل الدائرة: توصيل القابس والتوصيل اللولبي. يتم أيضًا تصميم أطراف الملف بشكل شائع مع توصيلات إضافية لتبسيط عملية توصيل الأسلاك.
تسمح بعض الطرز بتركيب وحدات اتصال مساعدة للتشابك الكهربائي أو تغذية راجعة لحالة الموصل لنظام التحكم، مما يزيد من مرونة التحكم.

سيناريوهات التطبيق الرئيسية

التحكم في ضاغط التبريد المختوم ومحرك المروحة الخارجية لنظام تكييف الهواء ذو ​​السرعة الثابتة أو التردد المتغير.
تعمل وحدة تكييف الهواء ذات موصل التيار المتردد كوحدة تنفيذ تبديل الطاقة للأحمال مثل الصمامات الاتجاهية رباعية الاتجاه والضواغط والمراوح.
يتم تطبيق وحدة تكييف الهواء ذات موصل التيار المتردد على دائرة التحكم في الضاغط للمعدات مثل الثلاجات وخزائن العرض.

معلمة تبديل قواطع التيار المتردد SPX

الإطار (أ)			إس إس-N65
كيلوواط/حصان (AC-3) الطاقة المستردة (AC-3) IEC60947-4		220 فولت	18.5/25
		380 فولت	30/40
التيار المتردد (AC-3) GB14048.4		220 فولت	68
		380 فولت	66
تيار التسخين المعاد (أ)			100
الجهد المعزول (V)			660
جهة الاتصال المساعدة AC-15	اتصال	معيار	2NO+2NC
	التيار المتردد (أ)	220 فولت	1.6
		380 فولت	0.95
الحياة الكهربائية			60
الحياة الميكانيكية			300

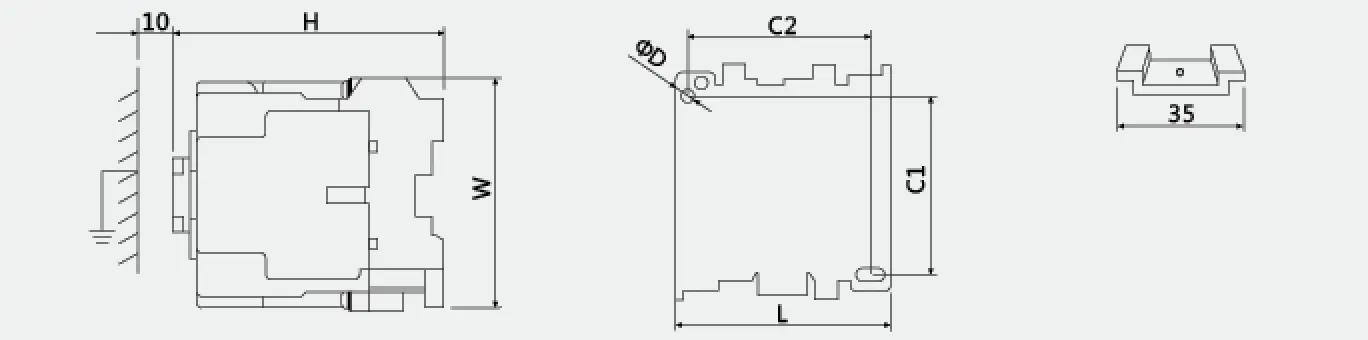

البعد التفصيلي والتثبيت
			يكتب	L	W	H	ج1	ج2	د
			إس إس-N65	88	106	106	75	70	5
