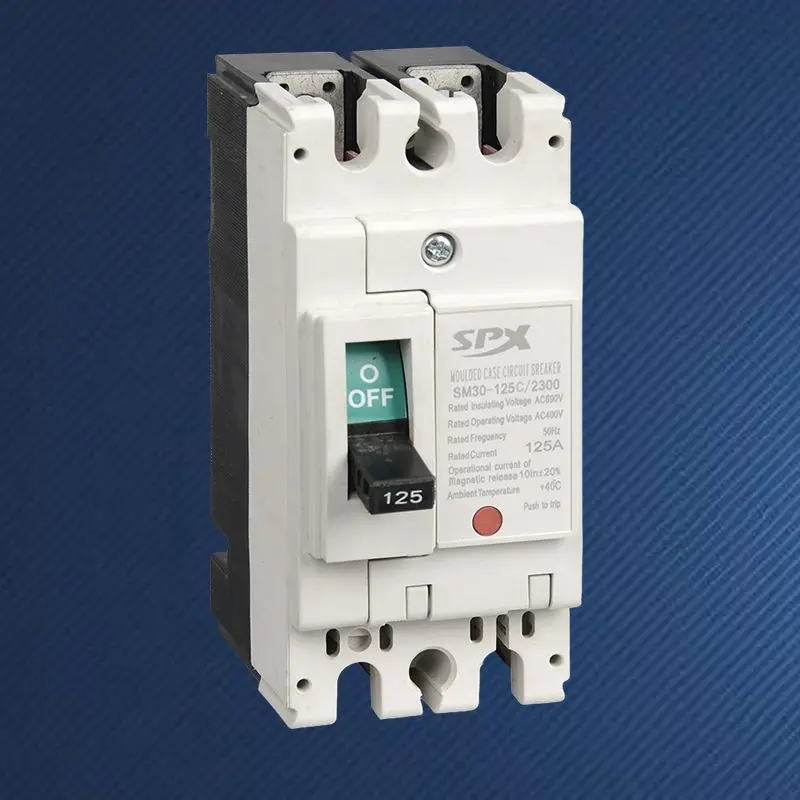

في أنظمة الطاقة الخاصة بالمراكز التجارية أو المصانع الصغيرة أو المعدات الكبيرة، يحمل مستوى التيار 125A أحمال تشغيلية حرجة. تم تصميم قاطع الدائرة المتين SPX 2P 125A ليكون "بوابة طاقة" لهذا النوع من الدوائر الأساسية. إنه ليس مجرد مفتاح دائرة، ولكنه أيضًا نظام حماية يدمج القياس الدقيق والحكم الذكي والتنفيذ القوي. عندما يكون هناك حمل زائد أو خطأ فادح في الدائرة القصيرة، يمكن أن يقطع التيار تلقائيًا بسرعة استجابة ميلي ثانية، مما يمنع بشكل فعال الحرائق الكهربائية وتلف المعدات، ويحمي استقرار شبكة الطاقة المنبع، وهو رابط مهم في بنية التوزيع.
يمكن لقدرة الحمل الحالية المستمرة البالغة 125 أمبير أن تدعم حمل طاقة واحد يبلغ حوالي 27.5 كيلووات (220 فولت)، مما يلبي متطلبات الخط الوارد الإجمالي أحادي الطور للأماكن التجارية الصغيرة والمتوسطة الحجم أو المعدات الكبيرة.
عادةً ما يتمتع قاطع الدائرة المقولب 2P 125A بقدرة قصوى على كسر دائرة القصر تصل إلى 25 كيلو أمبير إلى 50 كيلو أمبير أو حتى أعلى، وهو قادر على تحمل تيارات الدائرة القصيرة الضخمة وقطعها بأمان بسبب فشل المعدات ذات المستوى المنخفض، ومنع انتشار الحوادث، وضمان سلامة نظام التوزيع بأكمله.
يتم استخدام مجموعات حرارية ناضجة (ثنائية المعدن) وكهرومغناطيسية (ملف رحلة) لتحقيق حماية ضد التحميل الزائد للوقت العكسي وحماية لحظية للدائرة القصيرة، على التوالي، مع قيم عمل دقيقة وخصائص مستقرة.

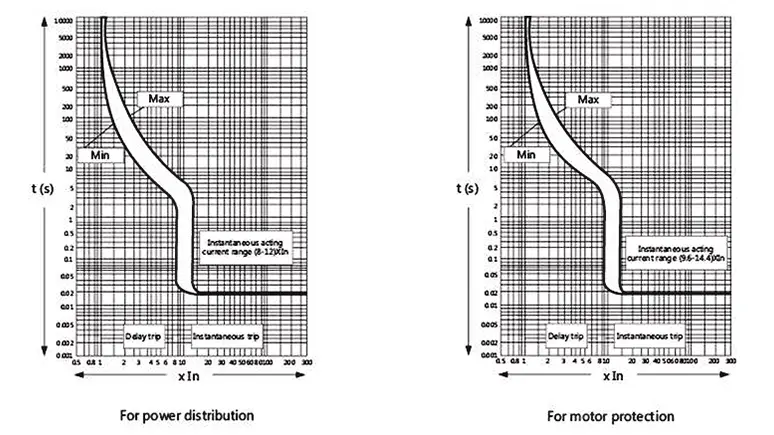

يوفر قاطع الدائرة المقولب 2P 125A منحنيات قياسية مثل النوع C والنوع D، أو وحدات رحلة مغناطيسية حرارية ثابتة أو قابلة للتعديل مع تطبيقات صناعية أوسع. يمكن للمستخدمين مطابقة وتحسين انتقائية الحماية بناءً على خصائص الحمل (مثل توزيع الطاقة التقليدي والدائرة الرئيسية للمحرك).
الغلاف الخارجي مصنوع من مواد عازلة عالية القوة ومثبطة للهب ومقاومة للصدمات، ونظام الاتصال الداخلي مصنوع من مواد عالية الجودة مثل سبائك الفضة، ومجهز بغرفة إطفاء القوس الفعالة لضمان عمر كهربائي طويل وموثوقية عالية في ظل التشغيل المتكرر والانقطاع العالي للتيار.
يشير موضع المقبض بوضوح إلى حالة "مغلق" و"مفتوح" و"تحرير الخطأ". وباعتبارها نقطة فصل مرئية، فإنها تتوافق مع لوائح السلامة وتوفر عزلًا كهربائيًا موثوقًا به لصيانة المعدات.
يتم استخدام قاطع الدائرة المقولب 2P 125A كقاطع دائرة وارد رئيسي أحادي الطور للمحلات التجارية الصغيرة والمتوسطة الحجم والمطاعم والمكاتب ومراكز خدمة المجتمع.
يوفر قاطع الدائرة المقولب 2P 125A حماية مستقلة للخط الوارد وعزلًا لوحدات تكييف الهواء المركزية الكبيرة في الهواء الطلق، ومعدات الخبز التجارية، وإمدادات الطاقة بالطلاء الكهربائي، والأفران التجريبية، وغيرها من المعدات أحادية الطور عالية الطاقة.
في معدات التشغيل الآلي وخزانات التحكم في خط الإنتاج، فهو بمثابة المفتاح الرئيسي الأمامي وجهاز الحماية للتحكم في المحولات ومحركات الأقراص ذات السعة الكبيرة (مثل أنظمة المؤازرة).
كمفتاح حماية جانبي للتيار المتردد لأقفاص الشبكة الكهروضوئية الصغيرة وأكوام شحن التيار المتردد ذات الطاقة المتوسطة.
| الإطار (أ) | SM30-125 | ||||||||
| التصنيف الحالي في (أ) | 30/32/40/50/60/63/80/100/125 | ||||||||
| الفولطية (الخامس) | تيار متردد 400 فولت | ||||||||
| تصنيف جهد العزل (V) | تيار متردد 690 فولت | ||||||||
| عدد الأعمدة | 2 | 3 | 4 | ||||||
| قدرة كسر محدودة | C | S | H | C | S | H | C | S | H |
| قدرة انقطاع الدائرة القصيرة (كيلو أمبير) AC400V | 10 | 30 | 50 | 10 | 30 | 50 | 10 | 30 | 50 |
| تشغيل ماس كهربائى (كيلو أمبير) AC400V | 5 | 15 | 25 | 5 | 15 | 25 | 5 | 15 | 25 |

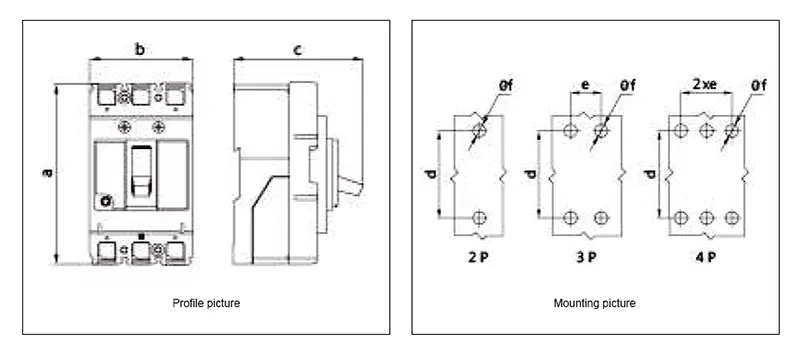

| a | 130 | 130 | 155 |
| b | 60 | 90 | 120 |
| c | 89 | 89 | 89 |
| d | 110 | 110 | 131 |
| e | / | 30 | 30 |
| f | 5 | 5 | 5 |
منظر جانبي لقواطع الدائرة المقولبة
