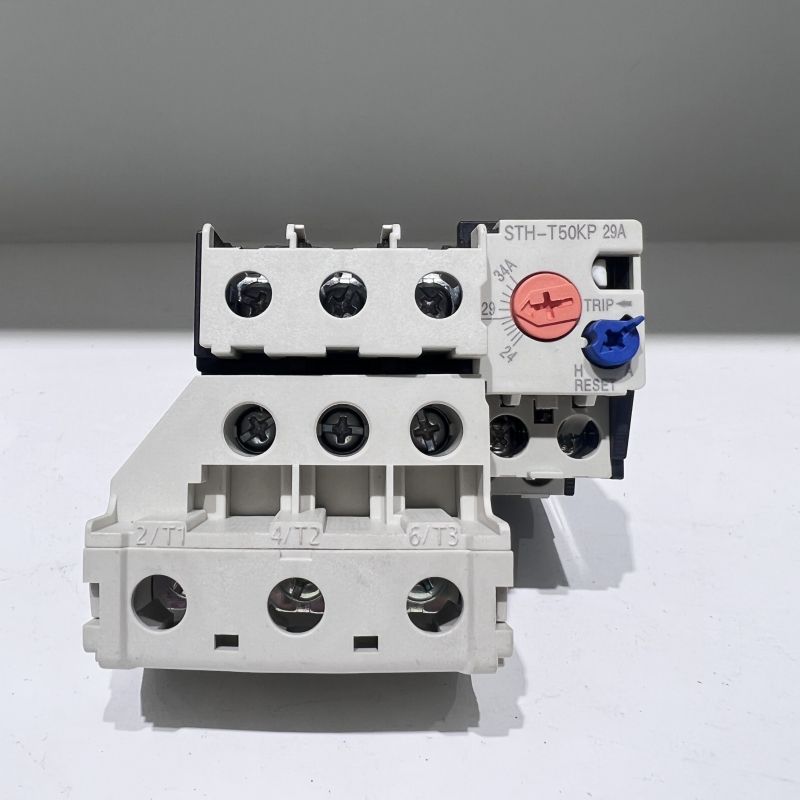

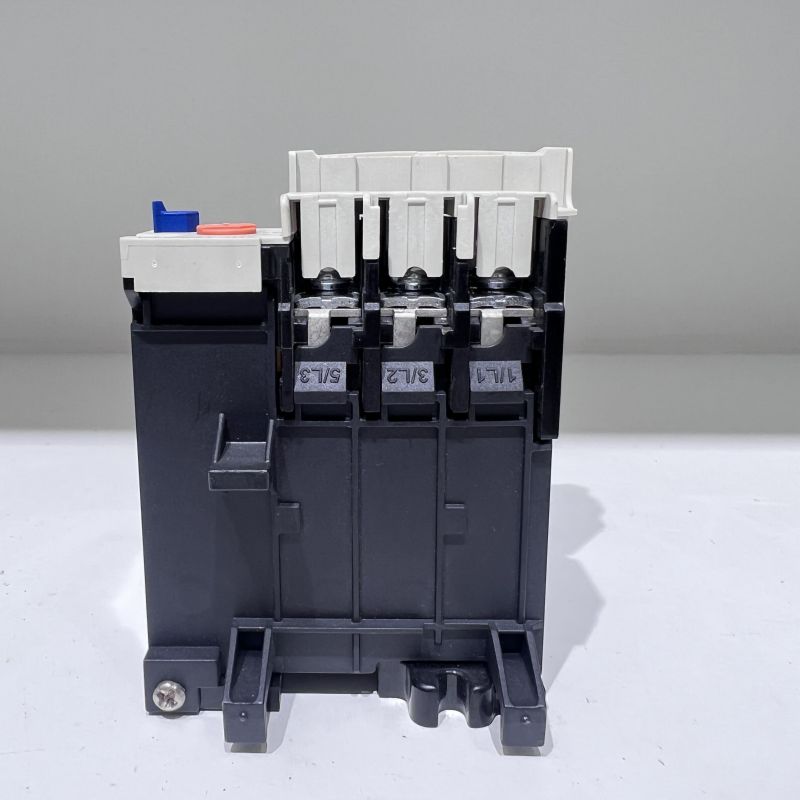

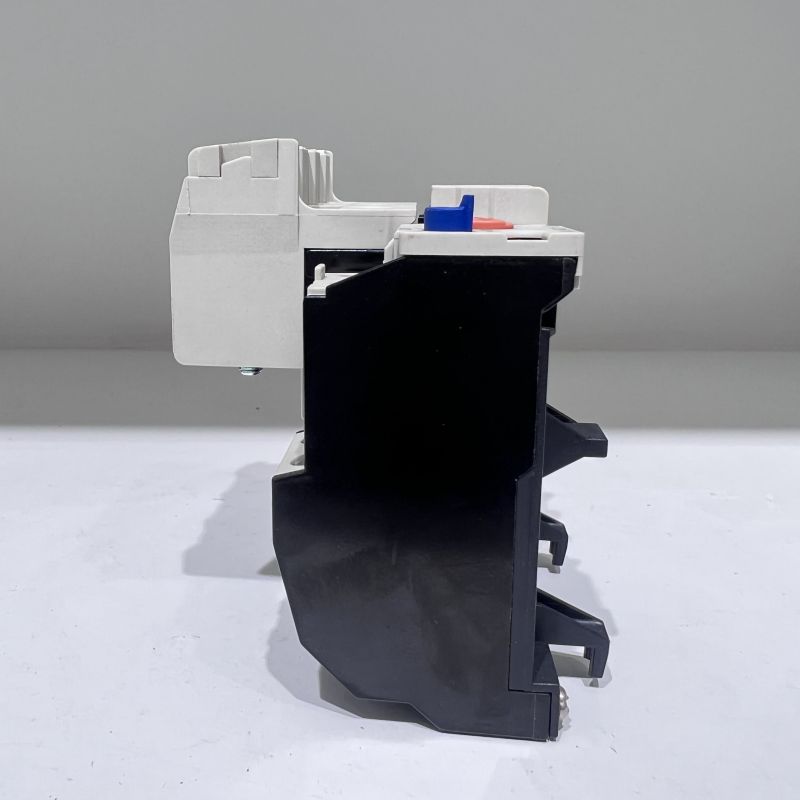

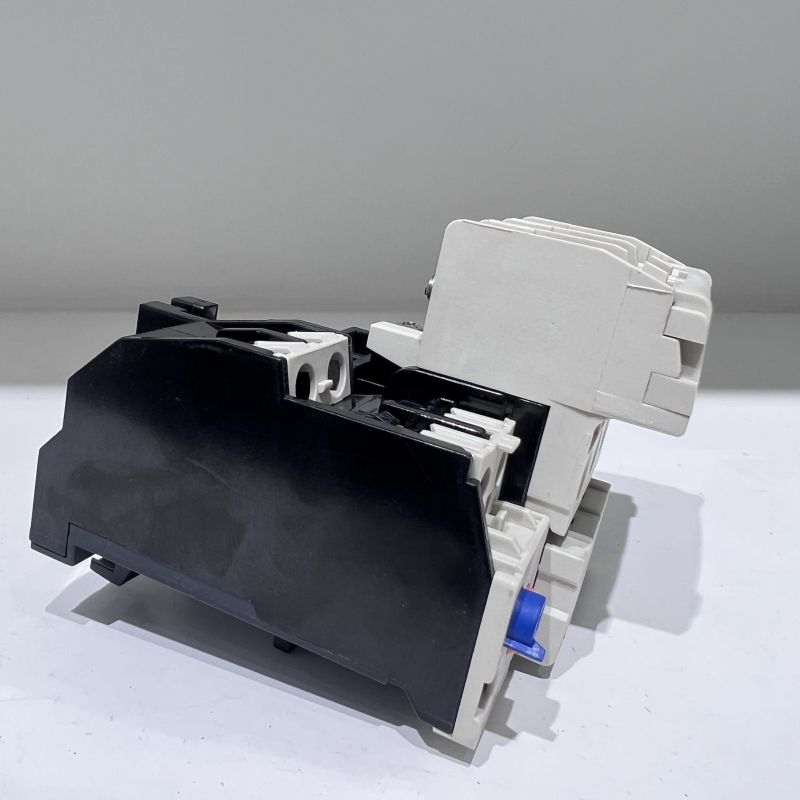

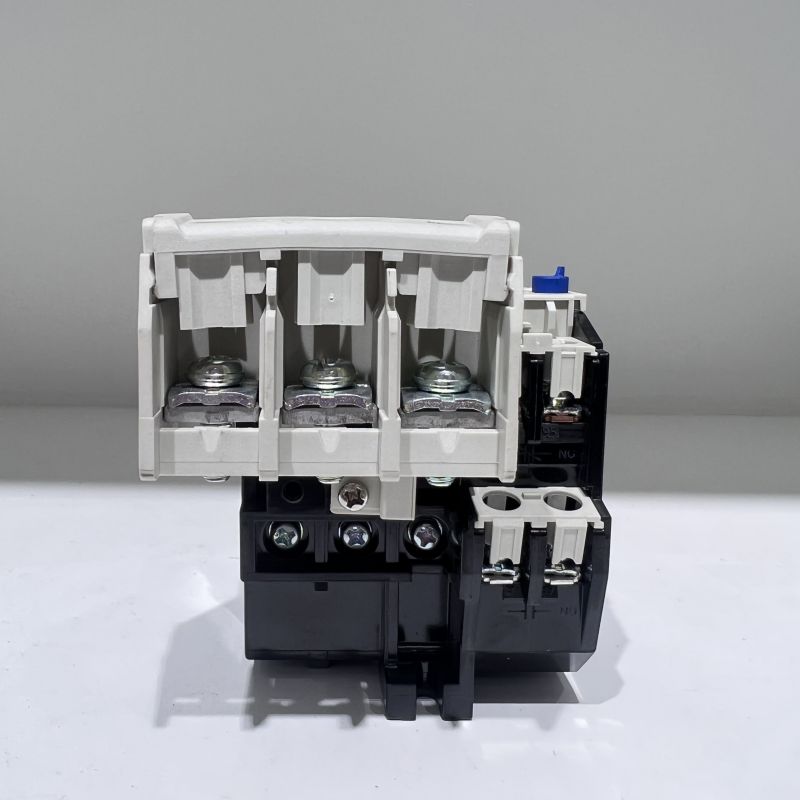

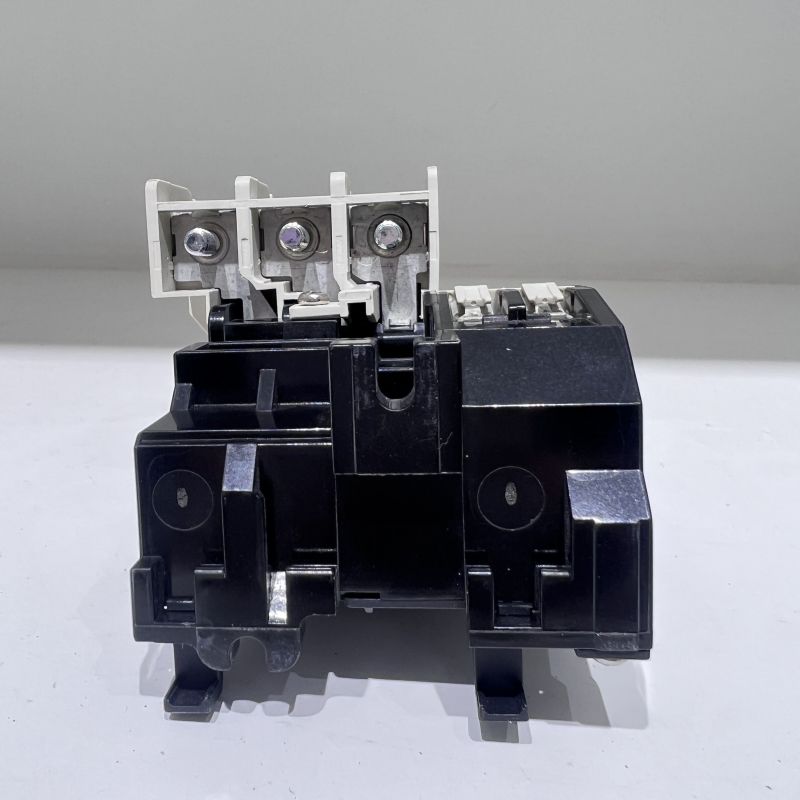

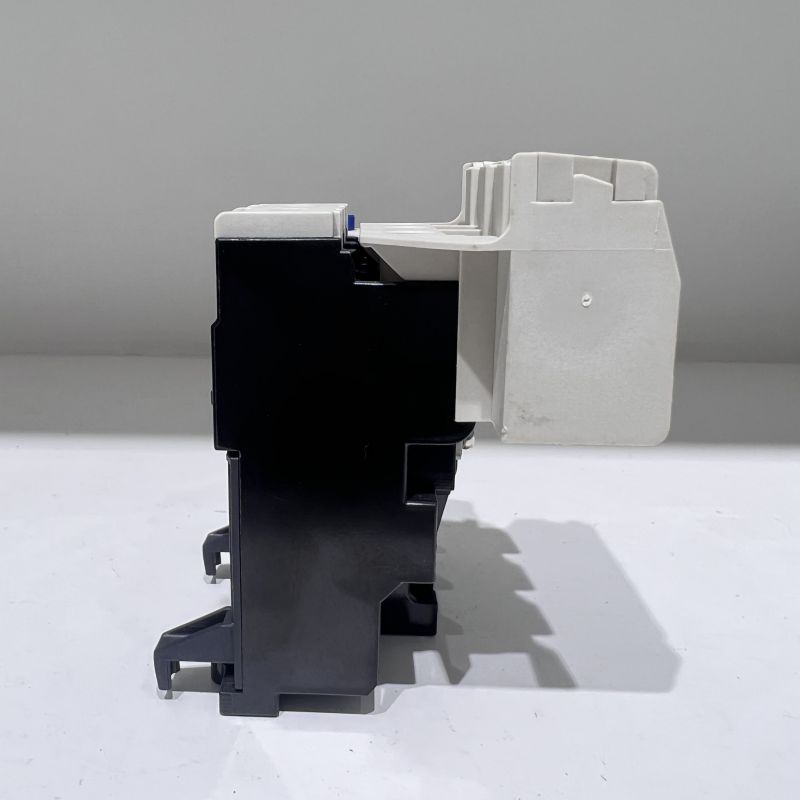

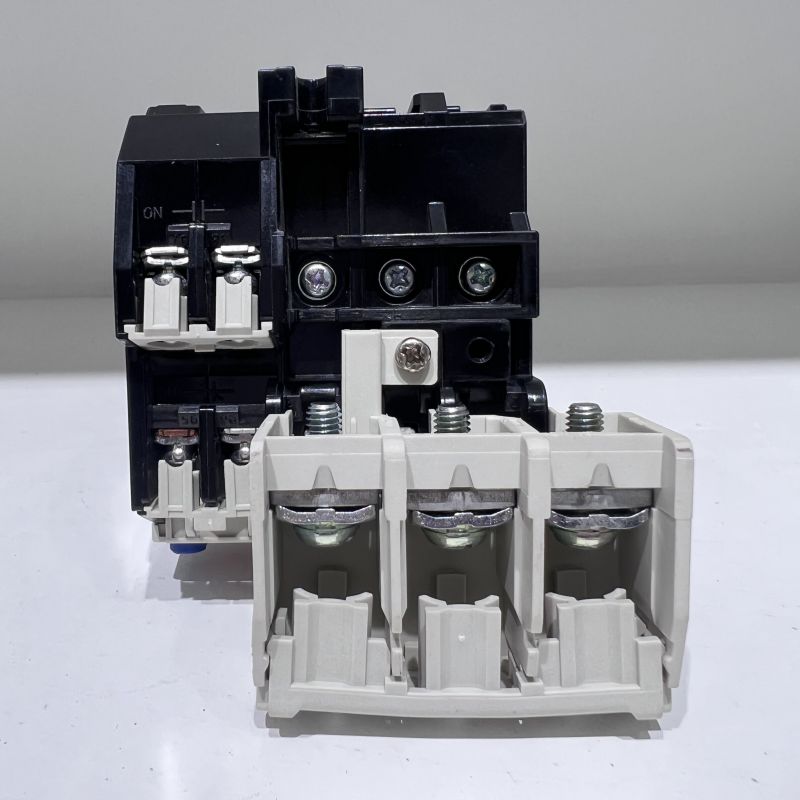

مرحل حراري TH-T50KP لحماية المحرك

Model:STH-T50KP

تم تصنيع المرحل الحراري TH-T50KP عالي الجودة لحماية المحرك من مصنع SPX في الصين، وهو جهاز حماية عالي الأداء وقابل للتعديل مصمم خصيصًا للمحركات غير المتزامنة متوسطة إلى كبيرة ثلاثية الطور. إنه يوفر حماية مخصصة وموثوقة من الحمل الزائد للوقت العكسي للمحركات ضمن إطار تيار أوسع (سلسلة T50) من خلال الضبط الدقيق للتيار المستمر، وآلية حماية فشل الطور المحسنة، والتسامح البيئي الممتاز. تكمن قيمته الأساسية في حل مشاكل المطابقة الدقيقة والتشغيل المستقر لحماية المحرك في ظل ظروف العمل المعقدة وتطبيقات الأحمال الثقيلة والبيئات القاسية. إنه العمود الفقري لأنظمة حماية المحركات الصناعية التي توازن بين المرونة والموثوقية والاحترافية.

إرسال استفسار

وصف المنتج

في مواجهة المحركات ثلاثية الطور التي تحرك قلب خطوط الإنتاج، أو المراوح الكبيرة، أو محطات الضخ للخدمة الشاقة، غالبًا ما تكون إعدادات الحماية العامة غير كافية. يعد المرحل الحراري SPX TH-T50KP عالي الجودة لحماية المحرك مركز حماية على مستوى احترافي مصمم لمواجهة مثل هذه التحديات. إنه يبتعد عن عقلية الحماية ذات المواصفات الثابتة ويوفر نطاقًا واسعًا ومنصة حماية قابلة للتعديل بدقة. يمكن للمهندسين تعيين معلمات الحماية الأكثر تخصيصًا لكل محرك استنادًا إلى "بصمة" فريدة (التيار المقنن، وخصائص البدء، والظروف البيئية)، تمامًا مثل معايرة الأدوات الدقيقة. يحول مفهوم التصميم هذا من "مستجيب للأخطاء" سلبي إلى "محول تشغيل" نشط عند حماية المحركات متوسطة الحجم وما فوق.
يعتمد المرحل الحراري TH-T50KP لحماية المحرك الموجود في المخزون على إطار T50، ويغطي نطاق التيار القابل للتعديل نطاقًا أوسع من قطاعات التيار المتوسطة والعالية، مما يسمح للمستخدمين بضبطه بشكل مستمر ودقيق ضمن نطاق واسع (مثل استبدال العنصر الحراري أو ضبط المقبض) وفقًا لتيار لوحة اسم المحرك، مما يحقق فعالية عالية من حيث التكلفة وتكوينًا مرنًا لـ "آلة واحدة، استخدامات متعددة".
استجابة للضرر الأكبر الناجم عن فشل الطور للمحركات متوسطة الحجم، يعتمد المرحل الحراري TH-T50KP لحماية المحرك على آلية تضخيم تفاضلية محسنة داخليًا، وهي حساسة للغاية لاختلال التوازن الحالي ثلاثي الطور ويمكنها تسريع استجابة التعثر بشكل كبير، مما يوفر حماية أسرع من فشل الطور للمحرك.
يمكن للشريط ثنائي المعدن المدمج عالي الأداء لتعويض درجة الحرارة أن يقاوم بشكل فعال تأثير التغيرات في درجات الحرارة البيئية على خصائص الحماية، مما يضمن بقاء منحنى إجراء الحماية ثابتًا ومتسقًا بغض النظر عما إذا كان في بيئة خارجية باردة أو ورشة عمل ذات درجة حرارة عالية، وتجنب سوء التشغيل الموسمي أو رفض التحرك.
مجهزة بأزرار/مقابض إعادة الضبط اليدوية الكبيرة والبارزة، وعلامات مؤشر الرحلة، ونوافذ مراقبة الحركة، يمكنها التعرف بسرعة على حالة عملها حتى في خزانات التوزيع المعقدة.
عادةً ما يتم توفير العديد من جهات الاتصال المساعدة المستقلة المفتوحة والمغلقة عادةً. بالإضافة إلى التحكم في تعثر الدائرة، يمكن دمج إشارات الأعطال وحالة التشغيل بسلاسة في أنظمة PLC أو أنظمة المراقبة عن بعد لتحقيق تكامل الحماية والمراقبة.

طلب

حماية من التحميل الزائد وفشل الطور لمضخات المياه الكبيرة، والمراوح، وضواغط الهواء، ومحركات تشغيل الناقل.
المعدات مثل الخلاطات والكسارات وأجهزة البثق وما إلى ذلك التي تحتوي على أحمال ثقيلة عند بدء التشغيل أو تقلبات كبيرة في الأحمال.
يتم استخدام المرحل الحراري TH-T50KP لحماية المحرك كحماية للمحركات لمحطات ضخ معالجة المياه، ومراوح برج التبريد، ومضيفي نظام التدفئة والتهوية وتكييف الهواء (HVAC) الكبير.

يعتبر المرحل الحراري STH-T50 مناسبًا لموصل التيار المتردد S-M20/25.

الإطار (أ)	STH-T18(ث-T18)		إس تي إتش-T25(ث-T25)				إس تي إتش-T50(ث-T50)
قواطع AC Suitabie	S-M10/12		إس-إم20/25				إس-إم35/50
هيكل اتصال Aux	العودة اليدوية أو التلقائية
ضبط تحديد النطاق (أ)	اختر (أ)	ضبط النطاق (أ)	اختر (أ)		ضبط النطاق (أ)		اختر (أ)	ضبط النطاق (أ)
	0.24 أ	0.2 ~ 0.32	1.3 أ		1 ~ 1.6		29	24~34
	0.35 أ	0.28 ~ 0.42	1.7 أ		1.4 ~ 2.0		35	30 ~ 40
	0.5 أ	0.4~0.6	2.1 أ		1.7 ~ 2.5		42	34 ~ 50
	0.7 أ	0.55 ~ 0.85	2.5 أ		2~3
	0.9 أ	0.7 ~ 1.1	3.6 أ		2.8 ~ 4.4
	1.3 أ	1 ~ 1.6	5 أ		4 ~ 6
	1.7 أ	1.4 ~ 2.0	6.6 أ		5.2~8
	2.1 أ	1.7 ~ 2.5	9 أ		7 ~ 11
	2.5 أ	2~3	11 أ		9 ~ 13
	3.6 أ	2.8 ~ 4.4	15 أ		12 ~ 18
	5 أ	4 ~ 6	19 أ		16 ~ 22
	6.6 أ	5.2~8	22 أ		18 ~ 26
	9 أ	7 ~ 11	29 أ		24~34
	11 أ	9 ~ 13	35 أ		30 ~ 40
هيكل اتصال Aux	1a1b (1NO+1NC)
البعد التفصيلي والتثبيت



	يكتب		L	W	H	φد
	ث-T25		63	51	81	4.5

عملية الإنتاج
