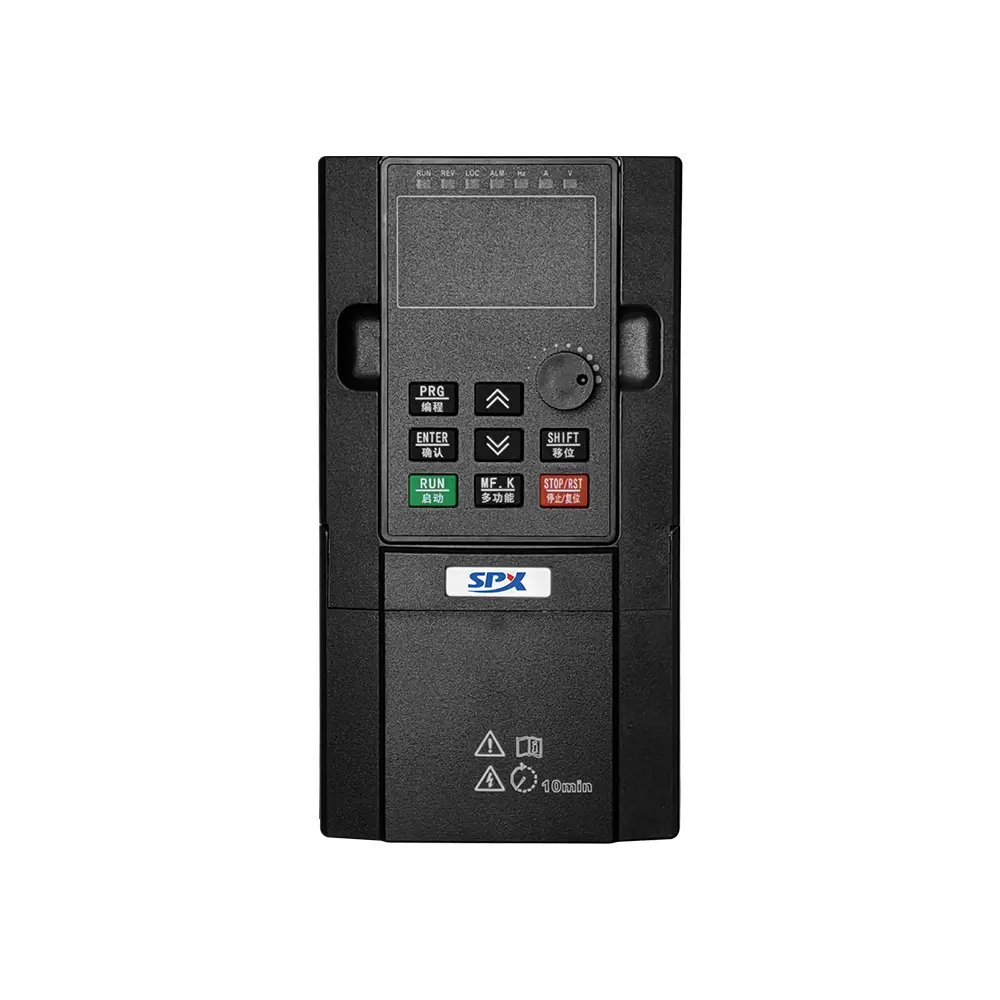

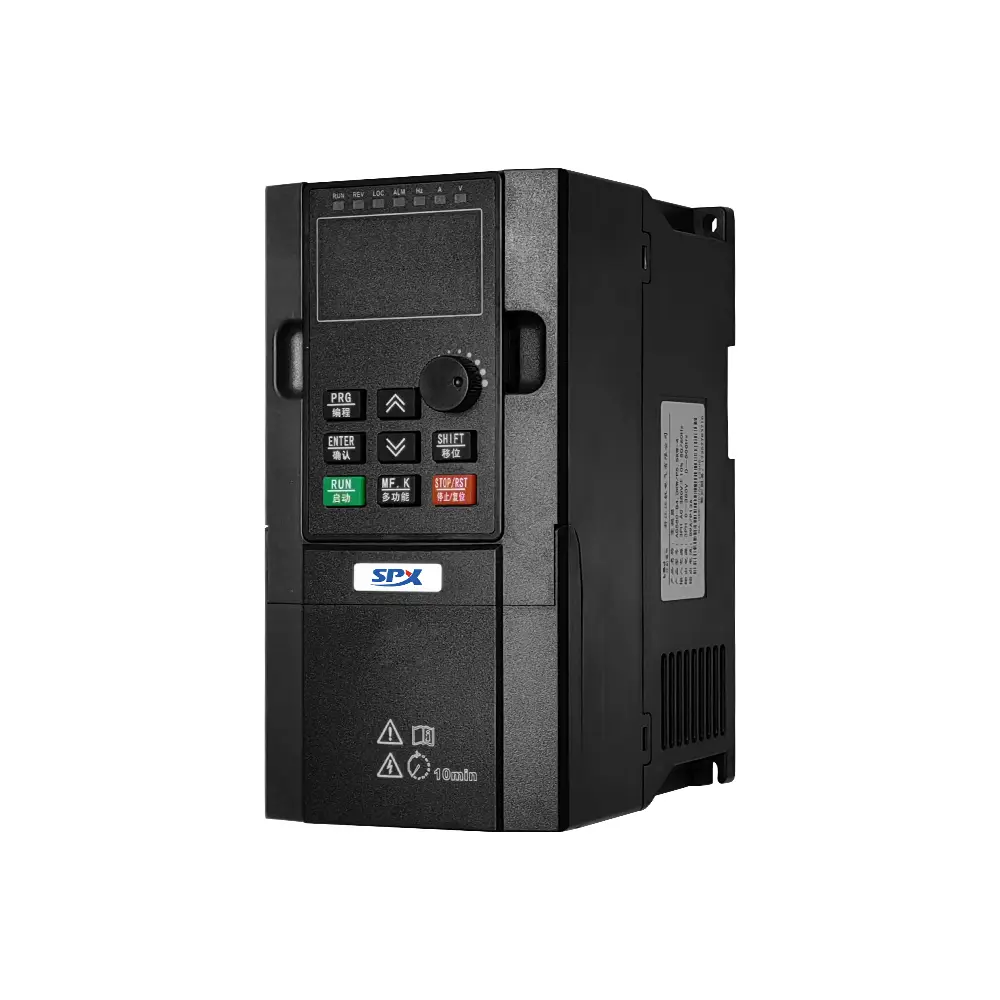

محول تردد تيار متردد 220 فولت إلى 380 فولت

في العديد من ورش العمل أو المزارع أو المباني القديمة حول العالم، يعد الجهد الكهربي 220 فولت معيارًا شائعًا لإمدادات الطاقة، بينما يتطلب عدد كبير من المحركات الصناعية ثلاثية الطور الفعالة والموثوقة مصدر طاقة 380 فولت. يمكن لنظام المحولات التصاعدي التقليدي الضخم وغير الفعال تغيير الجهد فقط ولا يمكنه التحكم في المحرك. لقد نجح محول التردد AC المعتمد من CE من مصنع SPX من 220 فولت إلى 380 فولت في كسر هذا الجمود التكنولوجي تمامًا. إنه "مركز إعادة تشكيل الطاقة" الذي يدمج تحويل الجهد، وتنظيم سرعة التردد المتغير، والتحكم الذكي، مما يسمح لك بإطلاق العنان لإمكانات الأداء الكاملة للمحركات القياسية ثلاثية الطور دون استبدال المحرك على أساس شبكة طاقة 220 فولت، والاستمتاع بجميع المزايا التي توفرها تكنولوجيا تنظيم السرعة الحديثة.

سمات:

يقوم محول تردد التيار المتردد المخصص من 220 فولت إلى 380 فولت أولاً بتصحيح دخل طاقة التيار المتردد 220 فولت إلى التيار المستمر، والذي يتم التحكم فيه بعد ذلك بواسطة معالج دقيق. من خلال وحدات العاكس IGBT المتقدمة، فإنه يقوم بتجميع طاقة تيار متردد نقية ومستقرة ثلاثية الطور 0-380 فولت، تردد قابل للتعديل لموجة جيبية. هذه ليست مجرد زيادة في الجهد، ولكنها أيضًا إعادة بناء ذكية لجودة الطاقة وشكلها.

إن القيادة المباشرة للمخزون أو المحرك غير المتزامن ثلاثي الطور القياسي بقدرة 380 فولت الأكثر شيوعًا في السوق يحمي استثمارك الحالي في أصول المحركات، ويتجنب التكلفة العالية وندرة شراء نماذج خاصة من المحركات للتكيف مع الجهد المنخفض.

القضاء تمامًا على التأثير الشديد على شبكة الطاقة 220 فولت عند بدء تشغيل المحرك مباشرة (يمكن أن يصل تيار البدء إلى 5-7 أضعاف القيمة المقدرة)، ومنع التعثر، وتقليل الضغط الميكانيكي على آلية النقل بشكل كبير. توفر وظيفة الحماية الإلكترونية الشاملة المدمجة (التيار الزائد، والحمل الزائد، والجهد الزائد، وارتفاع درجة الحرارة، وما إلى ذلك) حماية مزدوجة للمحرك.

تحقيق التعديل المستمر والسلس لسرعة المحرك. بالنسبة لمضخات المياه والمراوح، يمكن لمحول تردد التيار المتردد 220 فولت إلى 380 فولت ضبط التدفق وحجم الهواء وفقًا للاحتياجات الفعلية، واستبدال الصمامات والحواجز غير الفعالة، وتحقيق توفير كبير في الطاقة (عادةً ما يصل إلى 25٪ -50٪)؛ بالنسبة للأدوات الآلية والأحزمة الناقلة، يمكن تحسين سرعة المعالجة ودورة الإنتاج.

المسار الفني والميزات الأساسية

مبدأ العمل: مدخل تيار متردد 220 فولت ← التصحيح والتصفية (تشكيل ناقل تيار مستمر ثابت) ← يخرج المعالج الدقيق إشارة التحكم PWM وفقًا للإعداد ← يقوم جسر العاكس IGBT بتحويل التيار المستمر إلى تردد متغير ثلاثي الطور وطاقة تيار متردد متغيرة الجهد ← مخرجات إلى محرك 380 فولت.

المواصفات الرئيسية:

مصدر طاقة الإدخال: متوافق مع 220 فولت أحادي الطور أو 220 فولت ثلاثي الطور (اعتمادًا على الطراز المحدد)، مع قدرة قوية على التكيف.
جهد الخرج: ثلاث مراحل 0-380 فولت (جهد الخط) يتوافق مع التردد المقدر 0 (مثل 50 هرتز/60 هرتز).
قلب التحكم: استخدام التحكم V/F أو التحكم في ناقل الحلقة المفتوحة لضمان إخراج عزم دوران مستقر عبر نطاق تردد واسع، حتى عند السرعات المنخفضة، مع طاقة كافية.
نطاق الطاقة: يغطي عادة 0.75 كيلو واط إلى 22 كيلو واط، مما يلبي احتياجات الطاقة للمعدات الصغيرة والمتوسطة الحجم لبعض الآلات متوسطة الحجم.

طلب

تقوم الشركات المصنعة للتصدير بتصميم معدات لمناطق 380 فولت (مثل الصين وأوروبا) للعمل في الأسواق التي تحتوي على شبكات طاقة 220 فولت فقط (مثل بعض البلدان في الأمريكتين وآسيا) دون الحاجة إلى تعديل المحرك لإمدادات الطاقة.
توفير الطاقة للمعدات القياسية المضافة حديثًا مثل أدوات الآلات CNC، والخلاطات، والمضخات الهيدروليكية، وما إلى ذلك في المصانع القديمة والمستودعات والمختبرات بخطوط وارد ثلاثية الطور أو أحادية الطور بجهد 220 فولت فقط.
لتوفير الطاقة لمضخات الآبار العميقة وأنظمة الري وآلات معالجة الحبوب في المناطق النائية، يستخدم محول تردد التيار المتردد 220 فولت إلى 380 فولت خطوط نقل الجهد المنخفض الحالية لتشغيل المعدات عالية الطاقة.
ستخضع مضخة تبريد تكييف الهواء المركزية ونظام تهوية المركز التجاري باستخدام محرك 380 فولت إلى عملية تجديد موفرة للطاقة لتحويل التردد. ومع ذلك، عندما يكون مصدر الطاقة الرئيسي في الموقع 220 فولت فقط، يمكن لهذا الحل الاستفادة مباشرة من المحرك الأصلي.

البيانات الفنية G1.5KW
